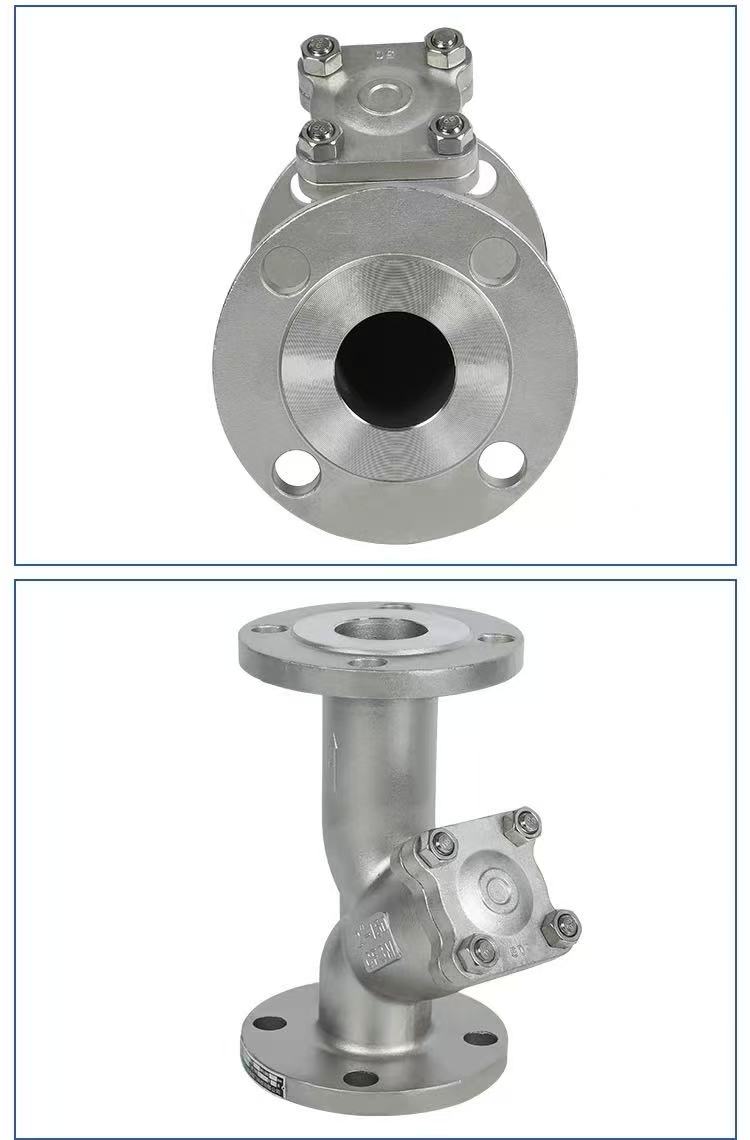

فیلتر استاندارد آمریکایی فلنج نوع Y

اصل کار

فیلتر یکپارچه فلنج استاندارد آمریکایی نوع Y کارخانه شنچی بر اساس اصل رهگیری صفحه فیلتر کار می کند. محیط از انتهای ورودی وارد محفظه می شود و از طریق صفحه فیلتر در داخل ساختار Y شکل جریان می یابد. ناخالصی های جامد در داخل صفحه فیلتر مسدود می شوند، در حالی که محیط تمیز از انتهای خروجی عبور کرده و از آن خارج می شود. مساحت کل صفحه فیلتر 3-4 برابر سطح مقطع لوله است که در نتیجه مقاومت کم و جریان سریع دارد. برای تخلیه، پیچ زیرین را باز کنید یا درپوش فلنج را بردارید، صفحه فیلتر را بیرون بیاورید، آن را تمیز کنید و سپس دوباره آن را نصب کنید. بدنه اصلی از مواد WCB، SUS304 (CF8) یا SUS316L (CF3M) ساخته شده است که از فرآیند ریخته‌گری یکپارچه استفاده می‌کند که منجر به یک محفظه بدون درز و مقاومت فشار قابل اعتماد می‌شود. محصولات شنچی برای تصفیه ناخالصی در خطوط لوله مورد استفاده در صنایع نفت، شیمیایی و تصفیه آب مناسب هستند.

پارامترهای محصول

نام محصول: فیلتر استاندارد آمریکایی فلنج نوع Y	مشخصات: (1/8"-4") DN6-DN100مشخصات: (1/8"-4") DN6-DN100
فشار اسمی: PN16	جنس بدنه: WCB، SUS304 (CF8)، SUS316L (CF3M)
استانداردها: ANSI، BS، DIN، ISO، JIS	دمای قابل اجرا: -20℃ ~ +150 ℃ (طبیعی)، تا +350 درجه سانتیگراد (نوع دمای بالا)، تا -196 درجه سانتیگراد (نوع دمای پایین)
مواد فلزی داخلی: WCB، SUS304 (CF8)، SUS316L (CF3M)	دمای متوسط: دمای بالا، دمای پایین، دمای متوسط، دمای معمولی
روش کار: دستی	مهر و موم: EPDM، PPL
روش اتصال: اتصال فلنج	کاربردها: آب، هوا، گاز، نفت، مایعات و غیره
مبدا: چین	نمونه: نمونه های موجود

نکات کلیدی برای نصب

تأیید جهت، تراز و سفت کردن فلنج، و پشتیبانی و حفاظت از خط لوله.

هنگام نصب فیلترهای استاندارد فلنج آمریکایی Shenchi نوع Y، به سه نکته کلیدی توجه کنید: ابتدا جهت جریان را تأیید کنید. فلش روی بدنه شیر باید با جهت جریان متوسط ​​باشد و صفحه فیلتر باید رو به پایین نصب شود تا ته نشین شدن ناخالصی تسهیل شود. دوم، از تراز و سفت شدن فلنج اطمینان حاصل کنید. وجه های فلنج باید موازی و متحدالمرکز باشند، واشر در مرکز قرار گیرد و پیچ ها به صورت مورب در مراحل سفت شوند تا از تغییر شکل پوسته جلوگیری شود. سوم، پشتیبانی از خط لوله و محافظت از پیش فیلتر را فراهم کنید. فیلتر نباید وزن خط لوله را تحمل کند. خط لوله باید قبل از نصب پاکسازی شود تا ذرات بزرگ حذف شوند. Shenchi دستورالعمل‌های نصب دقیق را ارائه می‌کند، از سفارشی‌سازی ODM/OEM پشتیبانی می‌کند، و اندازه مش فیلتر را می‌توان در صورت نیاز برای اطمینان از عملکرد پایدار طولانی مدت فیلتر تنظیم کرد.

مواد فیلتر شده موثر

فیلترهای فلنج استاندارد Shenchi ASME نوع Y در درجه اول مواد معلق جامد را در رسانه های خط لوله فیلتر می کنند. این شامل: سرباره جوش، براده های آهن، و باقی مانده زنگ از جوشکاری خط لوله. ماسه، خاک، الیاف کنف و بقایای درزگیر باقی مانده از ساخت و ساز. ذرات معلق، بلورها و رسوبات حمل شده توسط خود رسانه؛ مقیاس زنگ زدگی و قطعات پوسته از پیری و پوسته شدن دیواره داخلی خط لوله. و براده های فلزی و سایر ناخالصی ها در روغن روان کننده. دقت فیلتراسیون بسته به تمیزی مورد نیاز رسانه، از مش 50 تا 300 قابل انتخاب است. ساخت چین، فیلترهای فلنج استاندارد ASME نوع Y از مواد WCB، SUS304 و SUS316L ساخته شده‌اند که مقاومت در برابر خوردگی و سازگاری با رسانه‌های مختلف را ارائه می‌دهند.

موادی که برای فیلتراسیون مناسب نیستند

فیلترهای نوع Y فلنج ASME B برای فیلتر کردن مواد زیر مناسب نیستند: مواد شیمیایی حل شده در محیط (مانند نمک در آب نمک، اسیدها و قلیاها در محلول ها). امولسیون های روغن-آب؛ خمیرهای چسبناک یا کلوئیدی؛ ناخالصی های نرم فیبری (که ممکن است به صفحه فیلتر نفوذ کرده یا بپیچند). و آلاینده های گازی در محیط های گازی. برای این رسانه ها باید انواع دیگری از فیلترها انتخاب شوند. هنگام فروش فیلترهای نوع Y فلنج ASME B، شنچی ویژگی های رسانه را با مشتری تأیید می کند تا از انتخاب نادرست جلوگیری شود. فیلترهای فلنج نوع Y ASME B با لیست قیمت شامل دستورالعمل های دقیق انتخاب هستند.
