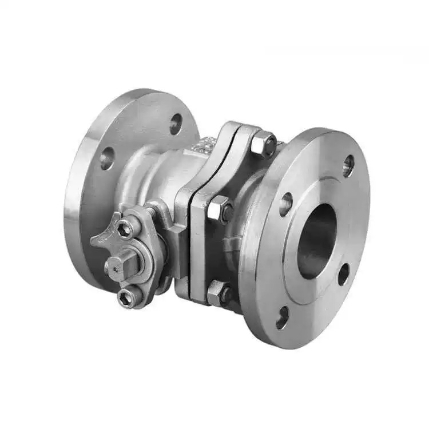

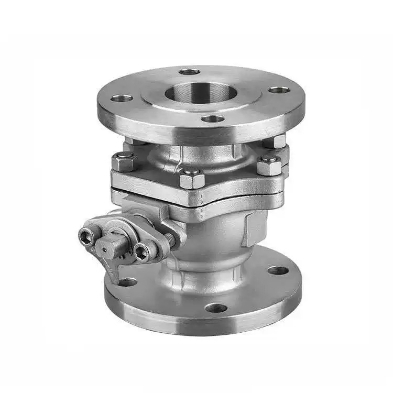

شیر توپ فلنج دار استاندارد آمریکا
شنچی شیر فلنجی استاندارد آمریکایی را در چین تولید می کند که مستقیماً توسط فروشنده عرضه می شود. از ویژگی های آن می توان به باز شدن سریع 90 درجه، نشتی صفر، مقاومت در برابر آتش و خواص ضد الکتریسیته ساکن، مناسب برای خطوط لوله پتروشیمی و گاز طبیعی اشاره کرد.
شیر توپ فلنجدار استاندارد آمریکایی با کیفیت را از شنچی، یک تولید کننده حرفه ای در چین خریداری کنید، که یک شیر قطع کننده است که کاملاً مطابق با استانداردهای ANSI/API طراحی شده است. از اتصال فلنجی استفاده می کند و توپ 90 درجه به دور ساقه می چرخد تا باز و بسته شود.
اصل کار
جریان رسانه با چرخش 90 درجه توپ کنترل می شود.
یک سوراخ با قطر مشابه لوله در مرکز توپ قرار دارد. هنگامی که دستگیره یا محرک توپ را 90 درجه می چرخاند تا سوراخ عبوری با محور لوله در یک راستا قرار گیرد، رسانه آزادانه بدون انسداد جریان یابد، دریچه کاملاً باز است و مقاومت جریان تقریباً صفر است. هنگامی که توپ 90 درجه دیگر می چرخد تا سوراخ عبوری عمود بر لوله شود، سطح کروی جامد مسیر عبور را به طور کامل مسدود می کند، دریچه بسته می شود و خاموش شدن قابل اطمینان حاصل می شود.
شیر توپی فلنجدار استاندارد آمریکایی از یک طرح آب بندی دو طرفه استفاده می کند که به رسانه اجازه می دهد از هر جهتی بدون محدودیت جهت جریان وارد شود. مهر و موم های نرم (PTFE/PPL) به نشتی صفر می رسند، در حالی که مهر و موم های سخت برای دمای بالا و فشار بالا مناسب هستند. میل سوپاپ دارای ساختاری ضد انفجار است تا از ایمنی و قابلیت اطمینان تحت فشار بالا اطمینان حاصل کند. شیرهای توپ فلنج استاندارد Shenchi ASME کاملاً مطابق با استانداردهای API 608 تولید می شوند که عملکرد سریع و آب بندی محکم را ارائه می دهند و آنها را به شیرهای خاموش کننده ایده آل برای خطوط لوله استاندارد ASME در صنایع نفت، شیمیایی و گاز طبیعی تبدیل می کند.
پارامترهای محصول
| نام محصول: شیر توپی فلنج دار استاندارد آمریکایی |
مشخصات: (1/8 "-4") DN6-DN100 |
| فشار اسمی: PN16 |
جنس بدنه: WCB، SUS304 (CF8)، SUS316L (CF3M) جنس بدنه: WCB، SUS304 (CF8)، SUS316L (CF3M) |
| استانداردها: ANSI، BS، DIN، ISO، JIS |
دمای قابل اجرا: -20℃ ~ +150 ℃ (طبیعی)، تا +350 ℃ (درجه حرارت بالا)، تا -196 ℃ (دمای پایین) |
| مواد فلزی داخلی: WCB، SUS304 (CF8)، SUS316L (CF3M) |
دمای متوسط: دمای بالا، دمای پایین، دمای متوسط، دمای معمولی |
| روش کار: دستی |
مهر و موم: EPDM، PPL |
| روش اتصال: اتصال فلنجی |
کاربردها: آب، هوا، گاز، نفت، مایعات و غیره |
| منبع: ChinaOrigin: China منشا: ChinaOrigin: چین |
نمونه: نمونه های موجود |
ساختار اصلی و نکات برجسته طراحی
شیرهای توپ فلنجدار استاندارد آمریکایی شنچی دارای ساختاری هسته ای هستند که بدنه سوپاپ، توپ، ساقه و مهر و موم صندلی را شامل می شود. توپ می تواند طرح توپ شناور (DN50 و پایین تر) یا طرح توپ ثابت (DN50 و بالاتر) باشد. سوراخ عبوری توپ با قطر داخلی لوله مطابقت دارد و در نتیجه هنگام باز شدن کامل، مقاومت جریان تقریباً صفر را ایجاد می کند. ساختار ضد دمیدن ساقه از بیرون زدن ساقه تحت فشار بالا جلوگیری می کند. یک دستگاه ضد الکتریسیته ساکن، هدایت بین توپ و ساقه را تضمین می کند و از تجمع الکتریسیته ساکن جلوگیری می کند. برای شیرهای توپ فلنجی ASME با قیمتهای موجود، شنچی جداول پارامترهای فنی دقیق را برای تسهیل انتخاب دقیق مدل و محاسبه بودجه برای مشتریان ارائه میکند.
