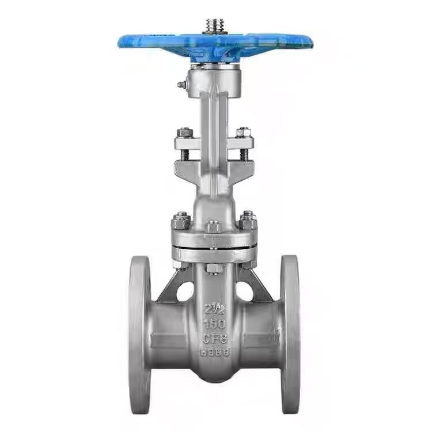

دریچه دروازه ای فلنج دار ساقه بلندشونده استاندارد آمریکایی

اصل کار شیر دروازه فلنج دار ساقه بالارونده ASME

هنگامی که اپراتور چرخ دستی را می چرخاند، چرخ دستی میل سوپاپ را به چرخش در می آورد. رزوه ذوزنقه ای شکل در انتهای بالایی میل سوپاپ با مهره ساقه سوپاپ درگیر می شود و حرکت چرخشی را به حرکت خطی محوری تبدیل می کند. از آنجایی که میل سوپاپ و گیت به هم متصل هستند، میل سوپاپ دروازه را به سمت بالا یا پایین رفتن با هم هدایت می کند.

برای باز کردن شیر، چرخ دستی را در خلاف جهت عقربه‌های ساعت بچرخانید. میل سوپاپ دروازه را به سمت بالا حرکت می دهد و در یک حرکت خطی باعث جدا شدن گیت از نشیمنگاه سوپاپ می شود. هنگامی که دروازه تا ارتفاعی برابر با دو برابر قطر اسمی شیر بالا می رود، مسیر عبور سیال کاملاً بدون مانع است و شیر در موقعیت کاملاً باز قرار می گیرد. در حین کار، چرخ دستی معمولاً به موقعیتی می‌چرخد که نمی‌توان آن را بیشتر چرخاند، و سپس نیم چرخش را به یک چرخش به عقب برمی‌گرداند تا به موقعیت کاملاً باز برسد و از قفل شدن ساقه سوپاپ به دلیل تغییرات دما جلوگیری می‌کند.

برای بستن شیر، چرخ دستی را در جهت عقربه های ساعت بچرخانید. میل سوپاپ دروازه را به سمت پایین حرکت می دهد و در یک حرکت خطی به سمت پایین حرکت می کند و باعث می شود که دروازه به صندلی سوپاپ فشار بیاورد. گشتاور اعمال شده توسط چرخ دستی یک نیروی آب بندی اجباری ایجاد می کند و فشار محیط در خط لوله نیز دروازه را بر روی صندلی دیگر سوپاپ فشار می دهد و یک اثر خود آب بندی را ایجاد می کند. این عملکرد دوگانه هنگام بسته شدن نشت صفر را تضمین می کند.

ویژگی اصلی دریچه گیت ساقه بالارونده این است که میل سوپاپ به طور همزمان با دروازه بالا و پایین می رود. اپراتورها می توانند به صورت بصری وضعیت باز/بسته دریچه را با مشاهده طول ساقه سوپاپ فراتر از پوشش سوپاپ تعیین کنند - هر چه ساقه طولانی تر باشد، دریچه بازتر است. هنگامی که ساقه به طور کامل جمع می شود، دریچه بسته می شود.

توجه به این نکته به ویژه مهم است که شیرهای دروازه فلنج ساقه بلند شونده ASME (استاندارد آمریکایی) فقط در موقعیت های کاملاً باز یا کاملا بسته قابل استفاده هستند و نمی توان از آنها به عنوان شیر کنترل استفاده کرد. اگر برای مدت طولانی در یک موقعیت نیمه باز باقی بماند، محیط جریان با سرعت بالا سطوح آب بندی را فرسایش می دهد و باعث ساییدگی در دروازه و نشیمنگاه می شود و در نهایت منجر به نشتی دریچه می شود. علاوه بر این، محیط می‌تواند از هر طرف شیر دروازه در هر جهت وارد شود، و نیاز به در نظر گرفتن جهت جریان در هنگام نصب را از بین می‌برد و چیدمان سایت را تسهیل می‌کند.

پارامترهای محصول

مقاومت در برابر دمای بالا و فشار بالا

شیرهای دروازه فلنج دار پایه بلندشونده استاندارد Shenchi ASME دارای دو مزیت عملکرد اصلی هستند: مقاومت در برابر دمای بالا و مقاومت در برابر فشار بالا. مواد WCB می توانند تا دمای 425 درجه سانتیگراد را تحمل کنند، در حالی که فولاد ضد زنگ برای محدوده دمایی وسیع تری مناسب است. درجه بندی فشار کلاس 150، فشار کاری در دمای اتاق به 1.9 مگاپاسکال می رسد که از استاندارد PN16 فراتر می رود. مهر و موم در انواع PPL مقاوم در برابر درجه حرارت بالا یا EPDM مقاوم در برابر آب موجود است. شنچی که در چین ساخته شده است، کنترل کیفیت جامع از مواد خام تا محصولات نهایی را اجرا می کند و از عملکرد پایدار طولانی مدت در شرایط دمای بالا و فشار بالا اطمینان می دهد.

عملکرد قابل اعتماد فشار بالا بیش از استانداردهای کلاس 150

شیر دروازه فلنج پایه بلند شونده استاندارد ASME B16.10 شنچی دارای مقاومت قابل اعتماد در برابر فشار بالا است. اتصال فلنج مطابق با استانداردهای ASME B16.10، با پیچ و مهره های یکنواخت سفت شده و توزیع فشار یکنواخت روی واشرها است. درجه بندی کلاس 150 فشار کاری 1.9 مگاپاسکال را در دمای اتاق با حاشیه فشار اندازه گیری شده کافی ارائه می دهد. ضخامت دیواره بدنه شیر مطابق با استانداردهای ASME طراحی شده است که از استانداردهای ملی برای افزایش ایمنی بیشتر است. شنچی دریچه های دروازه فلنج ساقه بلند شونده استاندارد ASME را با تخفیف ارائه می دهد. خریدهای عمده واجد شرایط تخفیف هستند و عملکرد پایدار طولانی مدت تحت شرایط فشار بالا را تضمین می کنند.

پشتیبانی از تدارکات مستقیم کارخانه و سفارشی سازی OEM

شنچی به عنوان تامین کننده شیرهای دروازه فلنج ساقه بلند شونده ASME (استاندارد آمریکایی)، خدمات ساخت نمونه را ارائه می دهد. ما شیرهای دروازه فلنج ساقه بلند شونده ASME با تخفیف را با قیمت شفاف کارخانه ارائه می دهیم و نشانه گذاری واسطه ها را حذف می کنیم. ما از سفارشی سازی ODM و OEM پشتیبانی می کنیم. مواد، قطرها، استانداردهای فلنج و روش‌های عملیاتی همگی بر اساس نیاز شما قابل تنظیم هستند. دریچه های دروازه فلنج ساقه بلند شونده ASME ما با ساختاری ساده و هزینه های تعمیر و نگهداری کم نگهداری می شوند. ساخت چین، شیرهای دروازه فلنج ساقه بلندشونده Shenchi ASME از نظر کیفیت قابل اعتماد هستند و زمان تحویل پایداری دارند. مشتریان جهانی می توانند برای اطلاعات دقیق پارامترهای فنی و آخرین قیمت های ترجیحی با شنچی تماس بگیرند.
