راهنمای اتصالات لوله

در شبکه وسیع لوله‌کشی که آب، گاز و کنترل را به دنیای مدرن ما می‌رساند، اغلب توجه به خود لوله‌ها یا دریچه‌هایی می‌افتد که جریان را کنترل می‌کنند. با این حال، توانمندسازهای واقعی سیستم های پیچیده، کاربردی و قابل اعتماد، فروتن هستنداتصالات لوله. این اجزای حیاتی کانکتورها، دایرکتورها و آداپتورهایی هستند که طول مستقیم لوله را به مدارهای هدفمند تبدیل می کنند. درک انواع، عملکردها و معیارهای انتخاب آنها برای هر پروژه موفق حمل سیال یا گاز اساسی است.

توابع اصلی: فراتر از اتصال

اتصالات چندین هدف مهم را فراتر از اتصال ساده انجام می دهند:

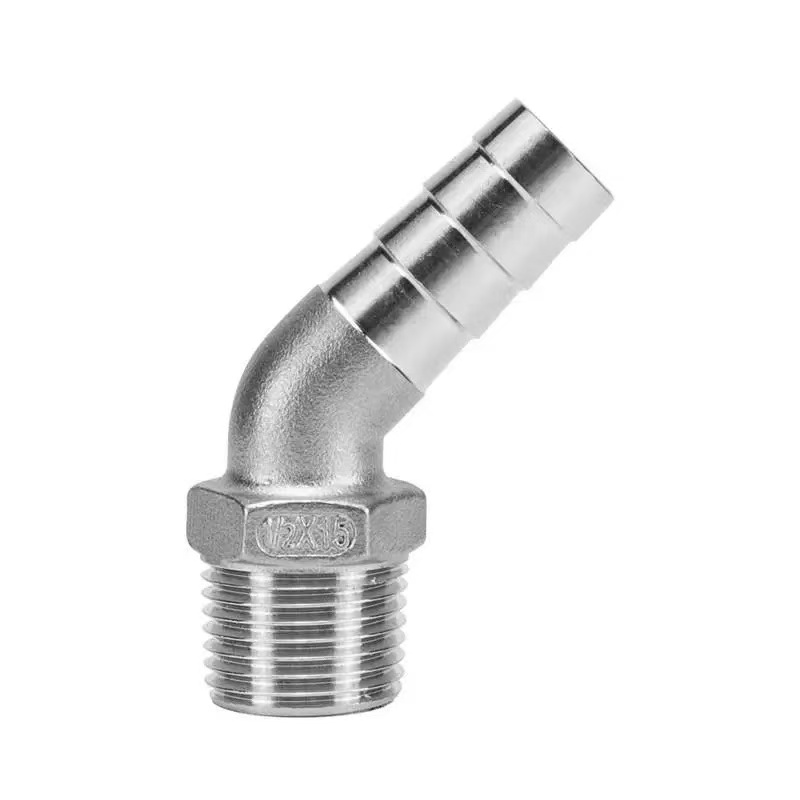

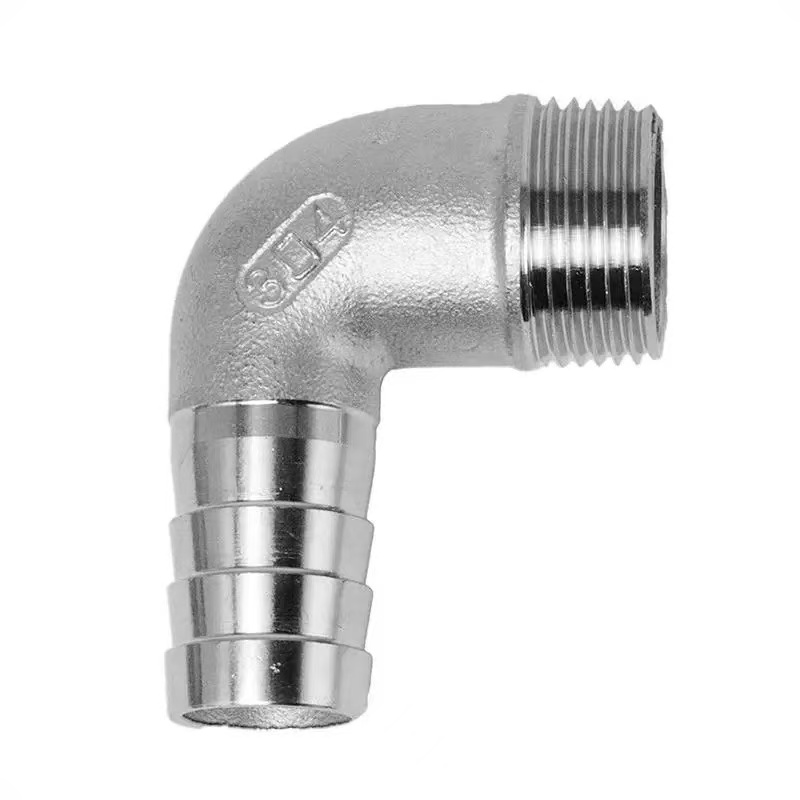

*   تغییر جهت: زانوها (معمولاً 45 درجه یا 90 درجه) لوله‌ها را به اطراف موانع یا در امتداد خطوط ساختاری هدایت می‌کنند.

*   تقسیم جریان یا ترکیب: سه راهی ها و صلیب ها یک جریان واحد را به چندین شاخه تقسیم می کنند یا جریان های ورودی را در یک شاخه ترکیب می کنند.

*   تطبیق اندازه: کاهنده ها و بوشینگ ها لوله های با قطرهای مختلف را به طور یکپارچه به هم متصل می کنند.

*   گسترش خط: کوپلینگ ها دو لوله با اندازه یکسان را در یک مسیر مستقیم به هم وصل می کنند.

*   ایجاد پورت: نوک سینه ها و زین ها نقاط دسترسی را برای شیرها، گیج ها یا خطوط کمکی فراهم می کنند.

*   خاتمه: درپوش ها و دوشاخه ها انتهای لوله را به طور دائم یا موقت مهر و موم می کنند.

ویژگی های کلیدی: مواد، اتصال و طراحی

انتخاب لولای مناسب بر اساس سه ویژگی اصلی:

1.  مواد: اتصالات باید هم با مواد لوله و هم با محیط (سیال/گاز) که حمل می‌کند سازگار باشد.

   *   مس و برنج: برای آب آشامیدنی، گرمایش و برخی کاربردهای گاز عالی است. در برابر خوردگی مقاوم است و به راحتی از طریق لحیم کاری یا پرس فیت نصب می شود.

   *   فولاد کربنی و فولاد ضد زنگ: استاندارد برای کاربردهای صنعتی، فشار بالا و دمای بالا (بخار، روغن، مواد شیمیایی). قدرت برتر را ارائه می دهد. ضد زنگ مقاومت در برابر خوردگی را افزایش می دهد.

   *   PVC، CPVC، و PEX: غالب در لوله کشی مدرن، آبیاری و خطوط شیمیایی کم فشار. سبک وزن، ضد خوردگی و اغلب از اتصالات جوشی با حلال (PVC) یا پرس/چین (PEX) استفاده می کند.

   *   آهن چکش‌خوار: به دلیل چقرمگی آن در پیکربندی‌های رزوه‌دار، که معمولاً در خطوط گاز سنگین و هیدرولیک استفاده می‌شود، معروف است.

2.  روش اتصال: نحوه اتصال اتصالات با لوله را مشخص می‌کند.

   *   رزوه (پیچ): روش کلاسیک و همه کاره با استفاده از رزوه های مخروطی (NPT). ایده آل برای سیستم های سنگین تعمیر و نگهداری، اصلاحات میدانی و اتصالات محکم که ممکن است به جداسازی قطعات نیاز باشد. برای اتصال ضد نشتی به درزگیر نیاز دارد.

   *   لحیم کاری / لحیم کاری شده (جوش سوکت): عمدتاً برای مس و فولاد. با ذوب یک فلز پرکننده در شکاف بین سوکت اتصالات و لوله، یک اتصال دائمی، صاف و بسیار قابل اعتماد ایجاد می کند. برای لوله کشی با یکپارچگی بالا و خطوط فرآیند حیاتی ضروری است.

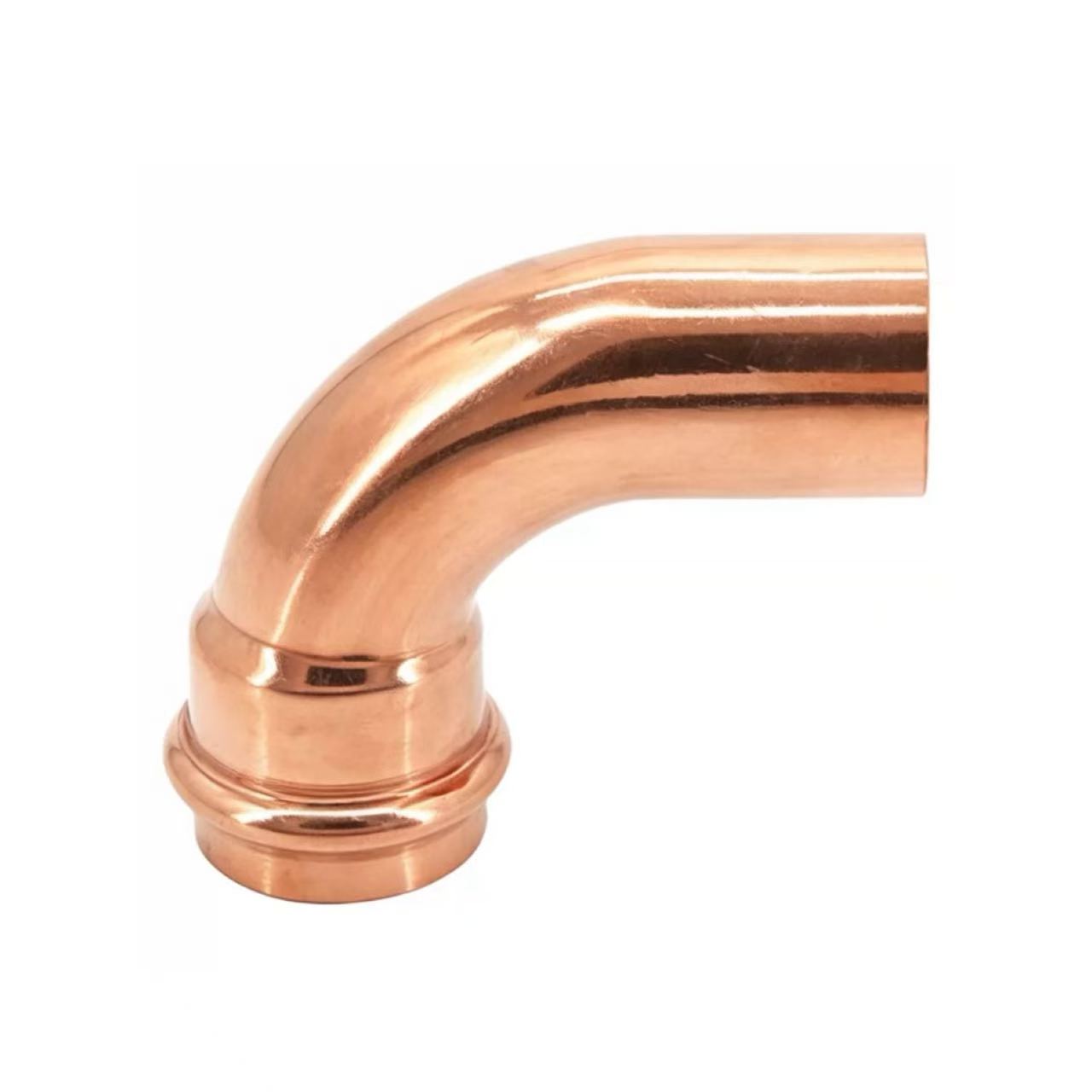

   *   Press-Fit: روشی مدرن با استفاده از ابزارهای تخصصی برای چین دادن اتصالات با حلقه O داخلی روی لوله. اتصال سریع، تمیز و بسیار مطمئن را بدون گرما یا رزوه ارائه می دهد. به دست آوردن پذیرش سریع در لوله کشی تجاری و سیستم های هیدرونیک.

   *   Push-to-Connect: ساده ترین روش نصب برای خطوط موقت یا در دسترس (به عنوان مثال، هوای فشرده، ابزار دقیق). مکانیزم کولت و حلقه O امکان اتصال و رهاسازی بدون ابزار را فراهم می کند.

   *   جوش حلال: برای سیستم های پلاستیکی (PVC/CPVC) استفاده می شود. یک حلال شیمیایی لوله و اتصالات را در یک قطعه یکپارچه ذوب و ذوب می کند.

3. رتبه‌بندی فشار و استانداردها:اتصالات لولهدر کلاس های فشار خاص (مانند جدول 40، 80، کلاس 150، 300) تولید می شوند و باید استانداردهای صنعت (ASTM، ASME، EN) را رعایت کنند. انتخاب اتصالاتی با درجه فشاری برابر یا بیشتر از حداکثر فشار عملیاتی سیستم، از نظر ایمنی غیرقابل مذاکره است.

راهنمای انتخاب: تطبیق تناسب با کار

یک فرآیند انتخاب منطقی یکپارچگی سیستم را تضمین می کند:

1.  خدمات را تعریف کنید: چه مایع یا گازی؟ در چه دما و فشاری؟ آیا خورنده است؟ (به عنوان مثال، آب آشامیدنی داغ، 80 درجه سانتیگراد، 6 بار).

2.  مواد لوله را انتخاب کنید: بر اساس شرایط سرویس و بودجه (به عنوان مثال، مس).

3.  روش اتصال را انتخاب کنید: عملکرد، مهارت نصب و نیازهای دسترسی آینده را متعادل کنید (مثلاً برای سرعت و قابلیت اطمینان Press-fit).

4.  نوع و اندازه اتصال را مشخص کنید: عملکرد مورد نیاز را تعیین کنید (به عنوان مثال، زانویی 90 درجه، 22 میلی‌متر در 22 میلی‌متر).

5. تأیید سازگاری: اطمینان حاصل کنید که مواد اتصال، روش آب‌بندی و درجه فشار با پارامترهای لوله و سیستم انتخابی سازگار است.

نتیجه گیری: بنیاد یکپارچگی سیستم

اتصالات لوله در زبان سیستم‌های لوله‌کشی، نقطه‌گذاری حیاتی هستند. انتخاب و نصب صحیح آنها پایه و اساس طول عمر، ایمنی و کارایی یک سیستم را تشکیل می دهد. در حالی که آنها ممکن است خارج از دید عمل کنند، مشخص کردن اتصالات با کیفیت بالا و مناسب یکی از تاثیرگذارترین تصمیماتی است که یک مهندس، پیمانکار یا نصاب می تواند بگیرد. در رقص پیچیده دینامیک سیال، این مؤلفه‌ها شرکای بی‌صدا و ثابتی هستند که تضمین می‌کنند همه چیز طبق طراحی جریان دارد.
