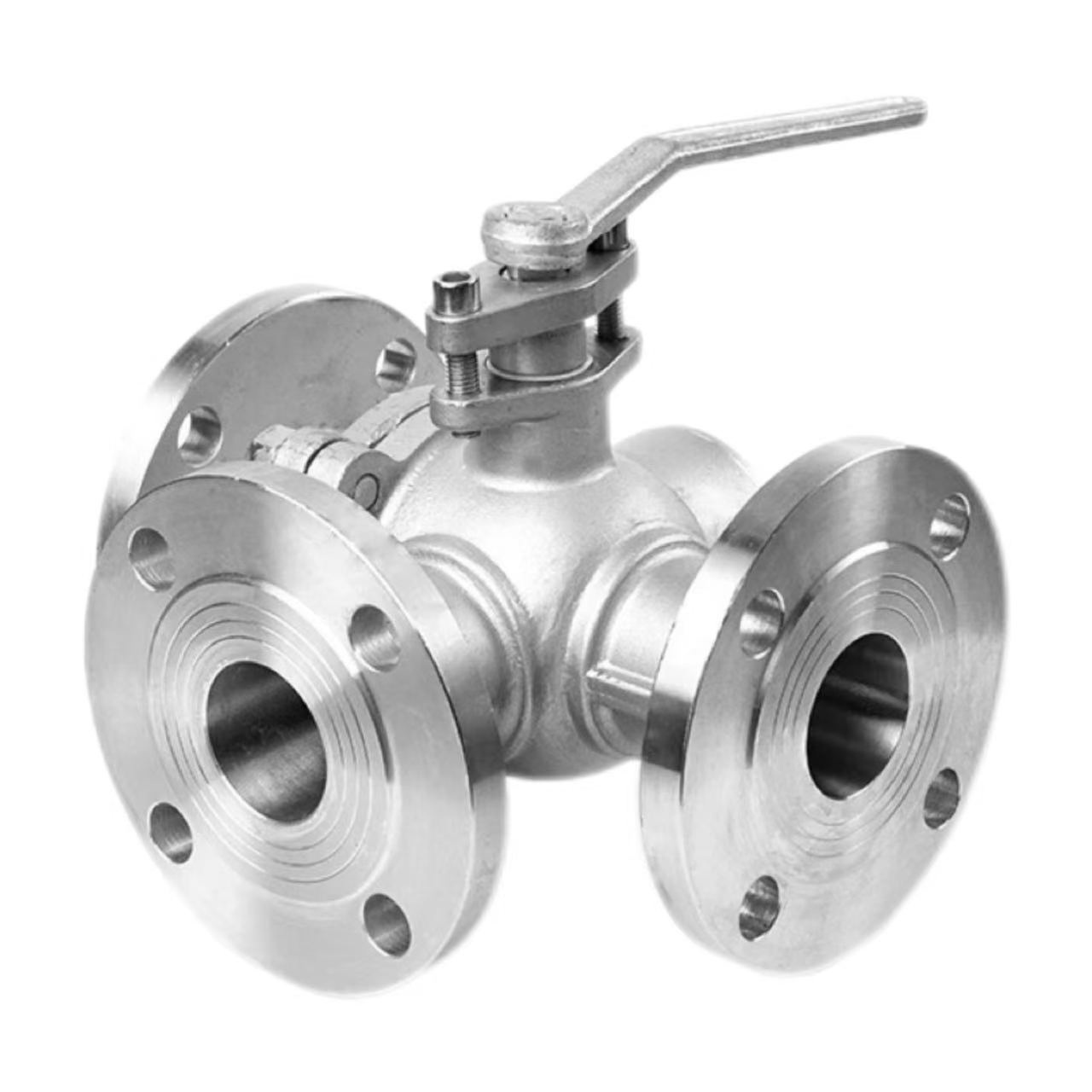

شیر توپی سه طرفه فلنجی

اصل کار

اصل کار شیر توپی سه طرفه فلنجی مقاوم در برابر خوردگی کارخانه شنچی بر اساس کانال های L یا T شکل بریده شده در توپ است. توپ در مرکز بدنه دریچه قرار می گیرد و توسط یک دسته می چرخد. هنگامی که توپ می چرخد، کانال ها با پورت های مختلف سوپاپ هماهنگ می شوند یا از آن ها خارج می شوند و متوجه سوئیچینگ، ادغام یا تقسیم جهت جریان متوسط ​​می شوند.

توپ L شکل:

 چرخش 90 درجه به محیط اجازه می دهد تا از ورودی به هر خروجی تغییر کند، مناسب برای معکوس کردن حالات با یک ورودی و دو خروجی یا دو ورودی و یک خروجی، مانند تامین متناوب مایع به دو راکتور.

توپ T شکل:

چرخش 180 درجه اجازه می دهد تا هر سه پورت به طور همزمان وصل شوند یا هر دو پورت به هم متصل شوند، مناسب برای مخلوط کردن دو رسانه و سپس خروجی (ادغام)، یا تقسیم یک رسانه به دو خروجی (تقسیم)، مانند سیستم های اختلاط آب سرد و گرم تهویه مطبوع.

پارامترهای محصول:

نام محصول: شیر توپی فلنجدار سه طرفه	مشخصات: (1/8 "-4") DN6-DN100
فشار اسمی: PN16	جنس بدنه: WCB، SUS304 (CF8)، SUS316L (CF3M)
استانداردها: ANSI، BS، DIN، ISO، JIS	دمای قابل اجرا: -20℃ ~ +150 ℃ (استاندارد)، تا +350 ℃ (درجه حرارت بالا)، تا -196 ℃ (درجه حرارت پایین)
مواد فلزی داخلی: WCB، SUS304 (CF8)، SUS316L (CF3M)	دمای متوسط: دمای بالا، دمای پایین، دمای متوسط، دمای معمولی
روش کار: دستی	مهر و موم: EPDM، PPL
روش اتصال: اتصال فلنجی	کاربردها: آب، هوا، گاز، نفت، مایعات و غیره
مبدا: چین	نمونه: نمونه های موجود

مزایای اتصال فلنجی:

دریچه های توپی 3 طرفه شنچی از اتصالات فلنجی استفاده می کنند. در مقایسه با اتصالات رزوه ای، اتصالات فلنج مقاومت فشار بالاتری را ارائه می دهند. امتیاز PN16 می تواند فشار 1.6MPa را به طور پایدار تحمل کند. جداسازی قطعات راحت است و بازرسی و نگهداری منظم خط لوله را تسهیل می کند. آب بندی قابل اعتماد تضمین می شود. واشر فلنج و پیچ و مهره با هم کار می کنند تا خطر نشتی را از بین ببرند. مناسب برای خطوط لوله با قطر بزرگ؛ برای قطرهای بالاتر از DN50، جایی که اتصالات رزوه ای دشوار است، فلنج ها انتخاب استاندارد هستند. شنچی، تولید کننده شیر توپی سه طرفه چینی، فلنج هایی مطابق با استانداردهای ANSI، BS، DIN، و JIS ارائه می دهد و نیازهای مشتریان جهانی را برآورده می کند.

نکته کلیدی نصب 1: تراز فلنج

تراز فلنج هنگام نصب شیر توپی فلنج سه طرفه شنچی، وجه های فلنج باید تراز باشند. دو فلنج باید موازی و متحدالمرکز باشند و انحراف از محدوده مجاز واشر فلنج تجاوز نکند. اجباری کردن تراز پیچ باعث تغییر شکل بدنه سوپاپ می شود که بر چرخش توپ و عملکرد آب بندی تأثیر می گذارد. پس از تراز، واشر باید در مرکز قرار گیرد و نباید افست شود. یک شیر توپی فلنج سه طرفه ارزان قیمت با کیفیت پایین برابری نمی کند. محصولات شنچی دقت بالا و نصب آسانتری را ارائه می دهند. شیرهای توپی فلنج سه طرفه مقاوم در برابر خوردگی دارای روکش های سطح فلنجی هستند که استانداردها را برآورده می کنند و از آب بندی مطمئن تر اطمینان می دهند.

نقطه نصب دو: سفت کردن پیچ

پیچ های فلنج باید به صورت مورب در مراحل سفت شوند. گشتاور را به تدریج در 2-3 مرحله و به دنبال یک ترتیب مورب 180 درجه اعمال کنید. یک طرف را به یکباره سفت نکنید، در غیر این صورت فشار ناهموار روی واشر باعث ایجاد کانال های نشتی می شود. گشتاور پیچ باید با مقادیر استاندارد مطابقت داشته باشد. سفت شدن بیش از حد به فلنج یا پیچ و مهره آسیب می رساند، در حالی که سفت شدن کم باعث آب بندی ناکافی می شود. کارخانه شیر توپی فلنج سه طرفه شنچی جدول گشتاور توصیه شده را برای مراجعه نصابان فراهم می کند. این نقاط نصب برای اطمینان از عملکرد طولانی مدت شیر ​​بدون نشت بسیار مهم هستند. لطفا به شدت از مشخصات پیروی کنید

نقطه نصب 3: پشتیبانی و تمیز کردن خط لوله

قبل از نصب، داخل خط لوله باید تمیز شود تا سرباره جوش، براده های آهن، ماسه و سایر ناخالصی ها از بین برود. اجسام خارجی که وارد حفره دریچه می شوند می توانند توپ یا مهر و موم را خراش دهند و منجر به نشتی شوند. خط لوله باید به طور مستقل پشتیبانی شود. شیر نباید وزن خط لوله را تحمل کند. شیرهای توپی فلنج سه راهی با قطر بزرگ سنگین هستند. فرونشست خط لوله می تواند فلنج را از مرکز خارج کند و به مهر و موم آسیب برساند. شیرهای توپ فلنج سه راهی مقاوم در برابر خوردگی از مواد WCB، SUS304 یا SUS316L ساخته شده‌اند که دارای هسته شیر مسی یا فولادی ضد زنگ هستند. پس از تکمیل نقاط نصب، دسته باید آزادانه و بدون گیر کردن بچرخد. سپس شیر آماده استفاده است.
