موضوع زن x اتصال لب به لب

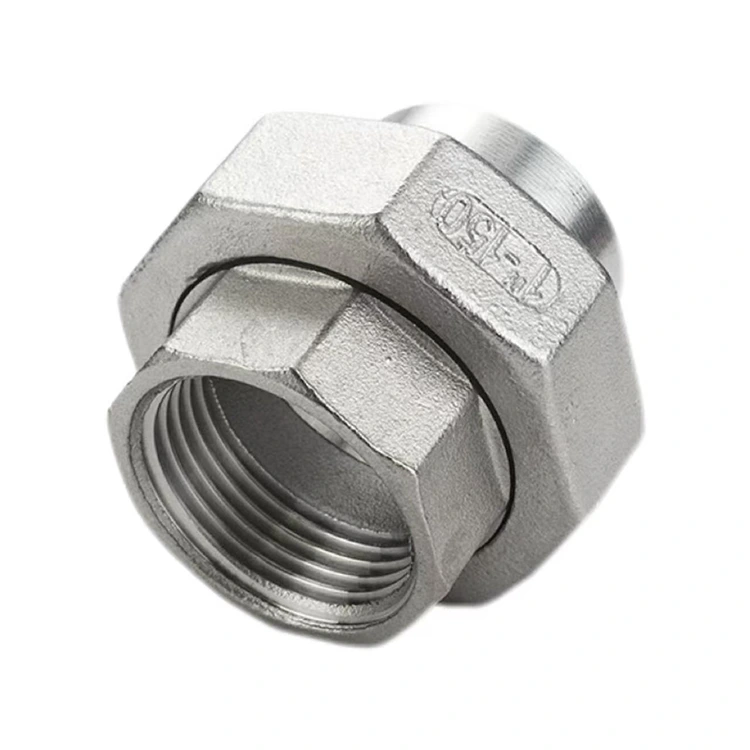

شنچی به عنوان یک تولید کننده حرفه ای اتصالات لوله در چین، اتصال رزوه زن x Butt-Weld Union را ارائه می کند - یک اتصال دهنده خط لوله کامپوزیت که به طور یکپارچه یک انتهای رزوه زن را با انتهای جوش لب به لب در یک واحد ادغام می کند.

به عنوان یک اتصال با کارایی بالا، عملکرد اصلی Female Thread x Butt-Weld Union در تسهیل رابط یکپارچه بین سیستم های اتصال رزوه ای و سیستم های خط لوله جوش داده شده است. انتهای رزوه زن با استفاده از فناوری پیشرفته CNC با ماشینکاری دقیق انجام می شود که از پروفیل های نخ دقیق و آب بندی قابل اطمینان اطمینان حاصل می کند. امکان اتصال مستقیم به دستگاه های رزوه ای خارجی مانند شیرها، شیرآلات و ابزار دقیق را فراهم می کند.

انتهای جوش لب به لب دارای یک مورب (پخ) از پیش ماشین‌کاری شده است که برای اتصال مستقیم به خط لوله از طریق جوشکاری TIG (قوس آرگون) طراحی شده است و یک مهر و موم دائمی و ضد نشت ایجاد می‌کند. ساخته شده از فولاد ضد زنگ یا برنج با کیفیت بالا، این اتحادیه برای فشار کاری بیش از 1.6 مگاپاسکال درجه بندی شده است و در محدوده دمایی -20 درجه سانتیگراد تا 120 درجه سانتیگراد کار می کند. این به طور گسترده در پروژه های ساختمانی جدید برای اتصال خطوط لوله اصلی جوش داده شده با خطوط شاخه رزوه ای و همچنین در پروژه های نوسازی برای اتصال سیستم های جوش داده شده با تجهیزات رزوه ای استفاده می شود. با قابلیت های عملکرد بالا، راه حلی ساده و در عین حال قابل اعتماد برای چالش های پیچیده اتصال خط لوله ارائه می دهد.

مشخصات محصول

ساختار اصلی و نکات برجسته طراحی

1. ساختار ترکیبی یکپارچه

اتصال رزوه زن شنچی x Butt-Weld Union دارای طراحی ساختار کامپوزیتی یکپارچه نوآورانه است که دقیقاً انتهای رزوه ای ماده و انتهای جوش لب به لب را در یک بدنه واحد ترکیب می کند. این پیچیدگی مربوط به استفاده از اتصالات آداپتور متعدد را از بین می برد و نقاط نشتی احتمالی را به میزان قابل توجهی کاهش می دهد. این محصول از طریق یک فرآیند آهنگری تک مرحله ای شکل می گیرد که منجر به ساختار متراکم مواد و استحکام مکانیکی بالا می شود.

2. رزوه بندی داخلی دقیق

انتهای رزوه ای ماده با استفاده از تجهیزات CNC با دقت بالا ماشینکاری می شود. مشخصات رزوه استاندارد شده است، و درگیری محکم است، و کاملاً مطابق با استانداردهای بین المللی برای Female Thread x Butt-Weld Unions است. مشخصات رزوه استانداردهای BSPP، BSPT، NPT و متریک را پوشش می‌دهد و از سازگاری کامل با طیف گسترده‌ای از اتصالات و تجهیزات لوله رزوه‌ای نر، داخلی و بین‌المللی اطمینان حاصل می‌کند.

3. بهینه سازی طراحی انتهای لب به لب

انتهای جوش لب به لب دارای یک مورب استاندارد (پخ) از پیش ماشینکاری شده است که نیاز به آماده سازی ثانویه در محل در هنگام نصب را از بین می برد. هنگامی که از طریق جوش TIG به لوله‌کشی متصل می‌شود، اتصال جوش به استحکامی معادل با مواد پایه دست می‌یابد و یک سیستم خط لوله دائمی و یکپارچه ایجاد می‌کند. ضخامت دیواره لوله برای اطمینان از یکپارچگی جوش و سهولت کار بهینه شده است.

4. ساختار اتحادیه میانی

این محصول دارای یک ساختار اتصال میانی جداشدنی است که دارای یک اتصال رزوه ای دقیق و یک واشر آب بندی با کیفیت بالا است. این طراحی انعطاف پذیری را در حین نصب تضمین می کند و در عین حال تعمیر و نگهداری آینده را تسهیل می کند. برای بازرسی یا تعمیر، خط لوله را می توان به سادگی با شل کردن اتصال میانی جدا کرد و در نتیجه از نیاز به برش یا جوش مجدد اتصالات لوله جلوگیری کرد. II. پیکربندی مولفه کلیدی

بند زن شنچی x جوش لب به لب از اجزای کلیدی زیر تشکیل شده است:

بدنه: ساخته شده از فولاد ضد زنگ 304 یا برنج با کیفیت بالا، آهنگری دقیق در یک قطعه.

مهره اتحادیه: ساخته شده از مواد با استحکام بالا با درمان سطح ضد خوردگی. طراحی شده برای جلوگیری از کنده شدن نخ حتی پس از مونتاژ و جداسازی مکرر.

واشر آب بندی: متشکل از لاستیک ویژه مقاوم در برابر دماهای بالا و پیری. برای اطمینان از آب بندی خودکار در یک شیار فرورفته تعبیه شده است.

انتهای نخی زن: ماشینکاری دقیق با استفاده از فناوری CNC، با استانداردهای مختلف رزوه در دسترس برای انتخاب.

دستورالعمل های نصب

1. نصب انتهای جوش داده شده

انتهای جوش داده شده و مخروطی لوله را تمیز کنید. انحراف هم مرکز را کمتر از 0.5 میلی متر حفظ کنید. برای اطمینان از نفوذ کامل در ریشه جوش، جوشکاری با عبور ریشه را با استفاده از TIG (GTAW) انجام دهید. پس از اتمام درپوش، جوش را از نظر وجود تخلخل یا سرباره بررسی کنید.

2. نصب و راه اندازی انتهای نخی زن

از تمیز بودن سطح اتصالات لوله با رزوه نر اطمینان حاصل کنید. اتصالات نر را به صورت دستی در انتهای رزوه ماده اتصال پیچ کنید. از یک آچار برای سفت کردن آن تا گشتاور استاندارد مشخص شده استفاده کنید. واشر آب بندی داخلی به طور خودکار فشرده می شود تا یک مهر و موم ضد نشتی تشکیل دهد.

3. اقدامات احتیاطی

در حین نصب، از انتقال حرارت تولید شده توسط جوش به ناحیه واشر آب بندی جلوگیری کنید. قبل از انجام هرگونه عملیات مونتاژ یا جداسازی روی مهره اتصال، منتظر بمانید تا اتصال جوش داده شده کاملاً خنک شود.

دستورالعمل های تعمیر و نگهداری

بازرسی منظم: هر شش ماه یکبار، محل اتصال را از نظر هرگونه نشانه‌ای از نشتی یا رزوه‌های شل بررسی کنید.

تعویض واشر: اگر واشر آب بندی نشانه هایی از کهنگی یا فرسودگی را نشان داد، به سادگی مهره اتصال را شل کنید تا به راحتی آن را تعویض کنید.

تعمیر و نگهداری نخ: پس از کارکرد طولانی مدت، مقدار کمی روان کننده ضد زنگ روی رزوه ها بمالید.

بازرسی انتهای جوش داده شده: درز جوش را برای هر گونه خوردگی یا ترک بررسی کنید. در صورت شناسایی مشکلات، جوشکاری اصلاحی را به سرعت انجام دهید.

سرویس سیستم: هنگامی که تجهیزات برای تعمیر و نگهداری نیاز به جداسازی قطعات دارند، به سادگی مهره اتصال مرکزی را شل کنید—نیازی به بریدن لوله ها نیست.

چرا شنچی را انتخاب کنید؟

1. کنترل کیفیت دقیق

کنترل کیفیت جامع در کل فرآیند، از تامین مواد اولیه تا بازرسی نهایی، اجرا می‌شود. هر محصول نهایی قبل از خروج از کارخانه تحت بررسی 100٪ ابعاد و تست نشت قرار می گیرد.

2. خدمات سفارشی سازی OEM/ODM

ما خدمات سفارشی برای نخ، بسته بندی و علامت گذاری محصول ارائه می دهیم. ما قابلیت‌های واکنش سریع را برای مشخصات غیر استاندارد و الزامات مواد ویژه ارائه می‌کنیم.

3. قیمت گذاری کارخانه بسیار رقابتی

ما به عنوان یک تامین کننده مستقیم از کارخانه، قیمت گذاری با تخفیف و مشوق های مبتنی بر حجم را ارائه می دهیم.

4. مشارکت های بلند مدت و برد-برد

ما فعالانه به دنبال ایجاد روابط همکاری بلندمدت با عمده فروشان، شرکت های مهندسی و پیمانکاران لوله کشی هستیم. V. توصیه های محصول مرتبط

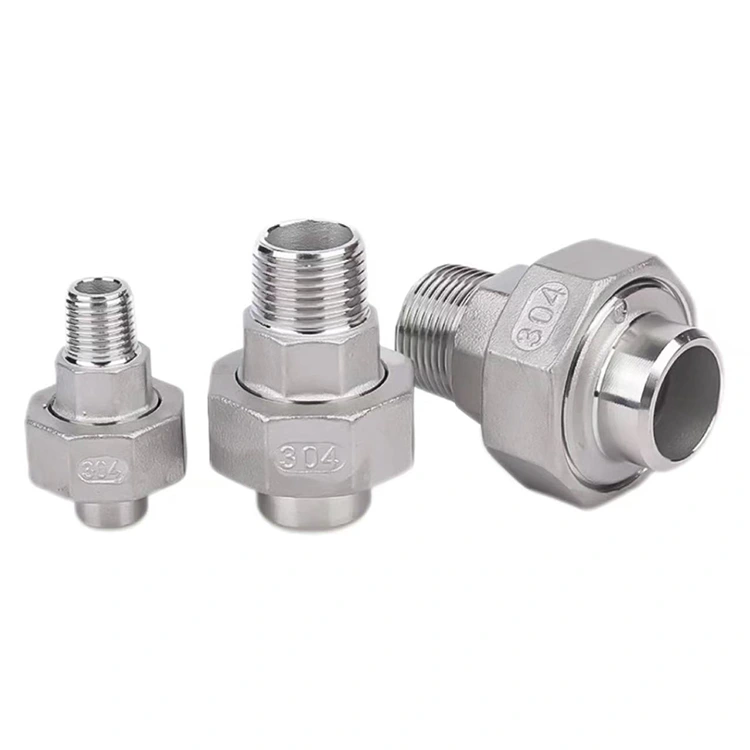

شرکت ما همچنین یک محصول مکمل را در همان سری تولید می‌کند: یک اتحادیه که دارای یک رزوه خارجی در یک طرف و یک اتصال جوش لب به لب در طرف دیگر است. یک سر از یک رزوه خارجی برای اتصال با اتصالات رزوه شده داخلی استفاده می کند، در حالی که سر دیگر دارای پیکربندی جوش لب به لب است. این دو محصول به طور کامل یکدیگر را تکمیل می کنند و به طور جامع نیازهای اتصال را در هر دو سیستم لوله کشی رزوه ای و جوشی برطرف می کنند. ما مشتريان جديد و فعلي را به گرمي دعوت مي كنيم تا پرس و جو كرده و سفارش دهند.

نتیجه گیری

انتخاب نخ زن ژجیانگ شنچی x اتصال لب به لب - که با افتخار در چین ساخته شده است - به معنای انتخاب طراحی نوآورانه، عملکرد قابل اعتماد و نگهداری راحت است. ما مشتاقانه منتظر مشارکت با عمده فروشان در سراسر جهان هستیم تا آینده ای روشن تر را با هم بسازیم.
