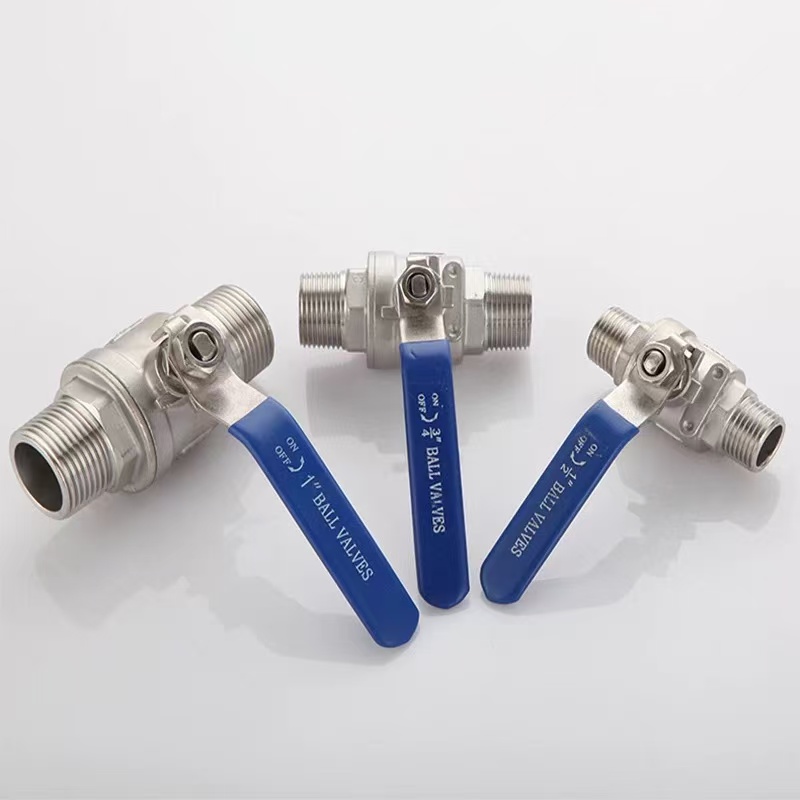

شیر توپی دو تکه نخی نر

رواج علم شنچی: شیر توپی دو تکه نخی دو تکه با کیفیت بالا دقیقاً چیست؟

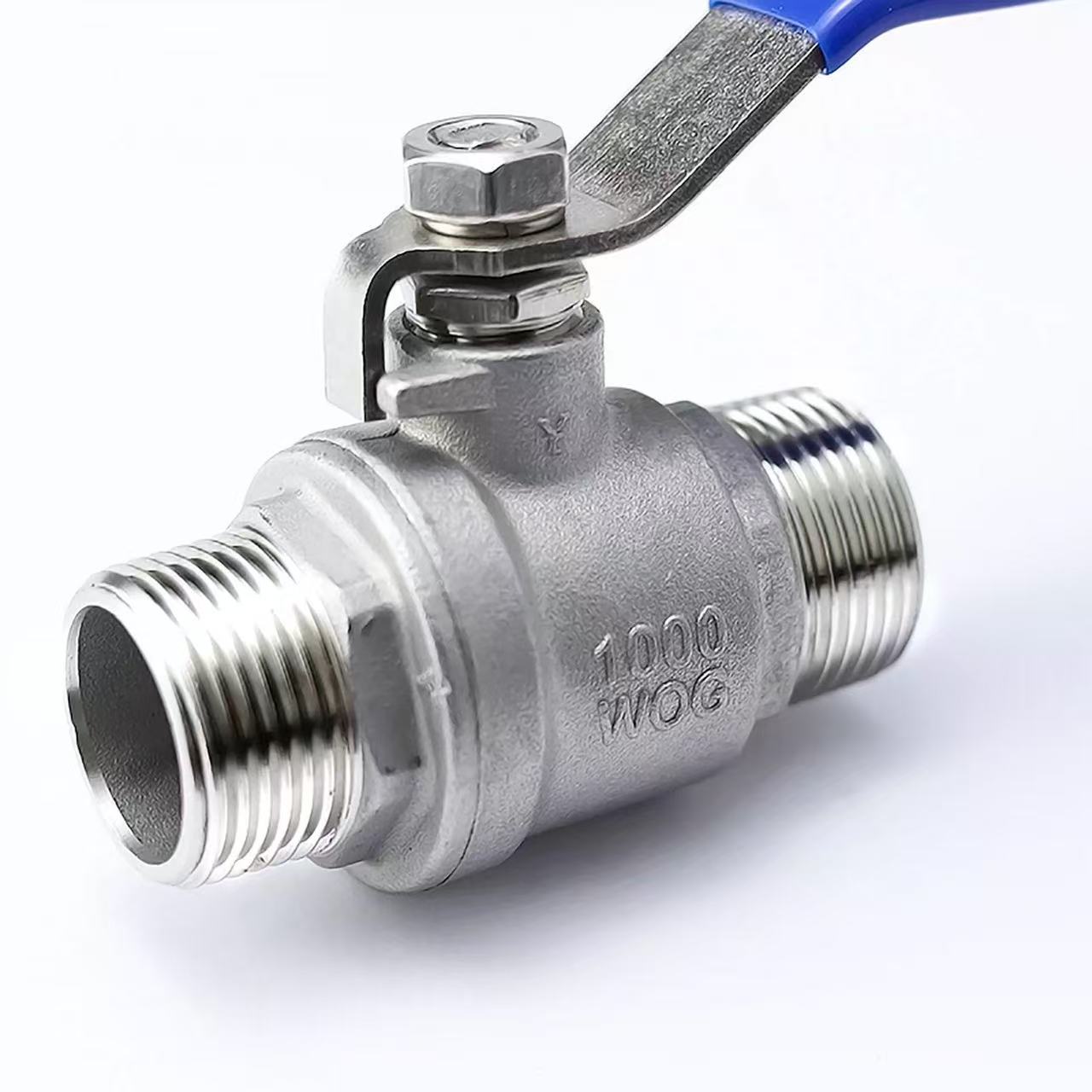

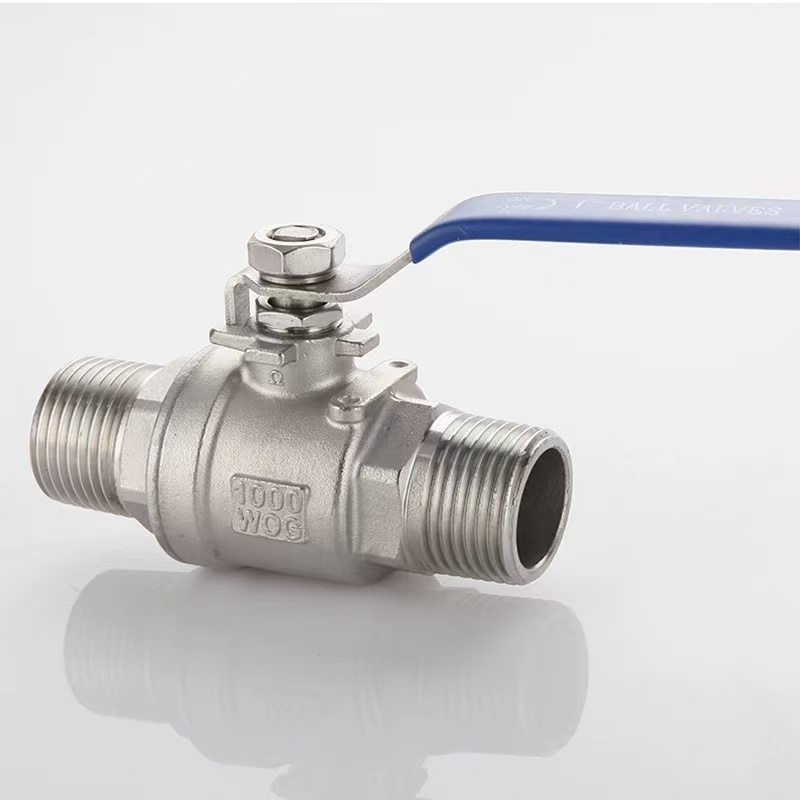

شیر توپی دو تکه رزوه ای خارجی، یک شیر توپی با رزوه های نر در دو سر است که از دو جزء بدنه مونتاژ شده است. نسخه Shenchi از این شیر مواد بدنه را از برنج، SUS304 یا SUS316L ارائه می‌کند که فلز داخلی با بدنه مطابقت دارد تا خطر خوردگی مسیر جریان را از بین ببرد. از مهر و موم EPDM و عملکرد دستی، مناسب برای آب، هوا، روغن، گاز و رسانه های مشابه استفاده می کند. یک "شیر توپی دو تکه رزوه خارجی با کیفیت بالا" با دقت رزوه بالا، گشتاور عملیاتی کم، عمر آب بندی طولانی و اتصال مستقیم به پورت های رزوه ای زن بدون آداپتورهای اضافی تعریف می شود.

پارامترهای محصول

نام محصول: شیر توپی دو تکه رزوه خارجی	مشخصات: (1/8 "-4") DN6-DN100
فشار اسمی: PN16	جنس بدنه: برنج، SUS304، SUS316L
استانداردها: ANSI، BS، DIN، ISO، JIS	موضوعات: NPT، BSP، BSPT، DIN و غیره
جنس فلز داخلی: برنج، SUS304، SUS316L	دمای متوسط: دمای بالا، دمای پایین، دمای متوسط، دمای معمولی
روش کار: دستی	مهر و موم: EPDM
روش اتصال: اتصال رشته ای	کاربردها: آب، هوا، گاز، نفت، مایعات و غیره
مبدا: چین	نمونه: نمونه های موجود

بازرسی قبل از نصب و مشخصات اتصال رزوه برای شیر توپی دو تکه رزوه خارجی شنچی

شنچی، تامین کننده شیر توپی دو تکه رزوه خارجی از چین، توصیه می کند قبل از نصب، بررسی کنید که هر دو رزوه خارجی روی بدنه شیر آسیب ندیده و کاملاً با رزوه های لوله ماده مطابقت داشته باشند. نوار PTFE متوسط ​​را به طور مساوی در جهت نخ برای 2 تا 3 بسته بمالید. شیر توپی دو تکه رزوه خارجی ممتاز Shenchi دارای آچار تخت در ریشه های نخ است. در حین نصب از یک آچار باز روی این تخت ها استفاده کنید. هرگز قسمت بدنه شیر میانی را نچرخانید تا از همتراز نشدن هسته داخلی داخلی جلوگیری شود.

نکات کلیدی برای تعیین موقعیت آب بندی و کنترل گشتاور مجموعه بدنه سوپاپ

اجزای کلیدی یک شیر توپی دو تکه رزوه ای خارجی شامل دو نیمه بدنه، هسته توپ مرکزی، ساقه و مهر و موم EPDM است. در طراحی شنچی، دو بدنه از طریق رزوه های مرکزی به هم متصل می شوند. اطمینان حاصل کنید که واشر آب بندی (بین نیمه های بدنه) بدون انحراف در مرکز قرار دارد. تا زمانی که تماس پیدا کند، آن را با دست ببندید، سپس از یک ابزار برای یک دور 1/4 اضافی استفاده کنید. گشتاور بیش از حد باعث تغییر شکل مهر و موم EPDM و خرابی می شود. یک شیر توپی دو تکه رزوه خارجی مقرون به صرفه هرگز نباید کیفیت آب بندی را به خطر بیندازد. کنترل صحیح گشتاور مستقیماً بر طول عمر سوپاپ تأثیر می گذارد.

روش تنظیم در محل برای آب بندی ساقه سوپاپ و مکانیسم محدود کننده سوئیچ

شیر توپی دو تکه رزوه ای خارجی Shenchi دارای یک مهر و موم O-ring EPDM در ساقه است. پس از نصب، شیر را دو بار چرخانید تا نشتی در ریشه ساقه بررسی شود. اگر نشتی جزئی رخ داد، مهره بسته بندی ساقه را به آرامی ببندید (بیش از 1/8 دور). همچنین به محدودیت های توقف دستگیره توجه کنید: دسته موازی لوله نشان دهنده باز بودن آن است. عمود بر بسته بودن را نشان می دهد. یک شیر توپی دو تکه رزوه خارجی ممتاز شامل توقف های مکانیکی در موقعیت های شدید است. هرگز بیش از این توقف ها زور نزنید، یا ممکن است آسیبی به هسته داخلی توپ و سطوح آب بندی وارد شود

روش‌های آزمایش متداول اجتناب از خطای نصب و آب‌بندی در محل

هنگام نصب شیر توپی دو تکه رزوه خارجی شنچی، از پیچیدن بیش از حد رزوه ها با درزگیر که باعث ایجاد زباله در حفره شیر می شود، استفاده از آچار لوله مستقیماً روی سطح بدنه شیر یا عدم تمیز کردن زباله های لوله قبل از نصب اجتناب کنید. روش صحیح: تست فشار را پس از نصب انجام دهید، به آرامی دریچه را باز کنید، آب صابون را به تمام اتصالات رزوه ای و اتصالات بدنه بمالید و حباب ها را مشاهده کنید. یک شیر توپی دو تکه رزوه خارجی ممتاز نباید در فشار تست PN16 به مدت پنج دقیقه افت فشار را حفظ کند. پس از آزمایش، شیر را نیمه باز بگذارید تا از فشرده شدن طولانی مدت آب بندی در یک طرف جلوگیری شود.
