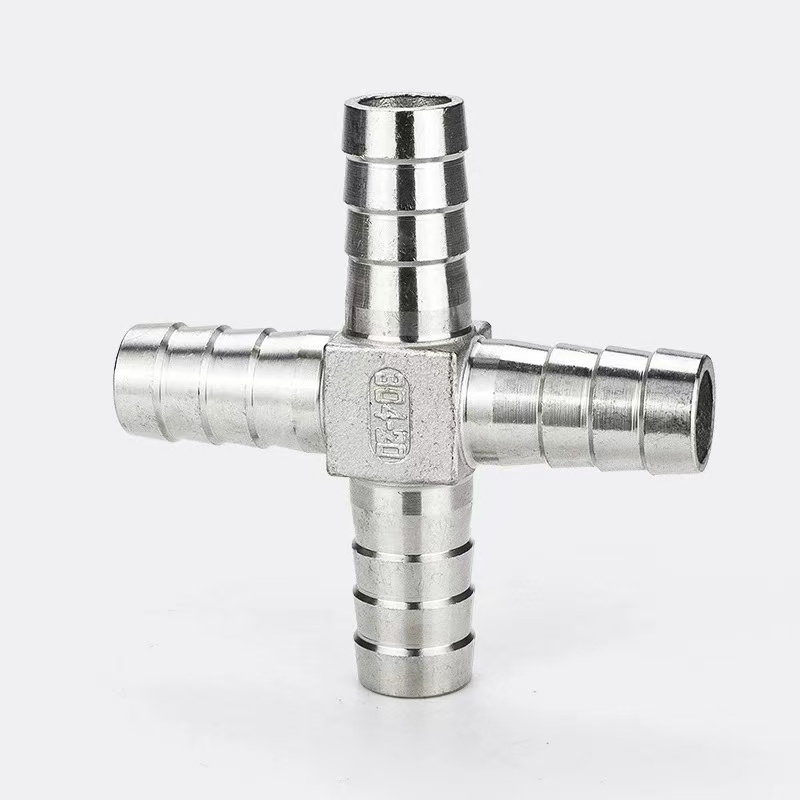

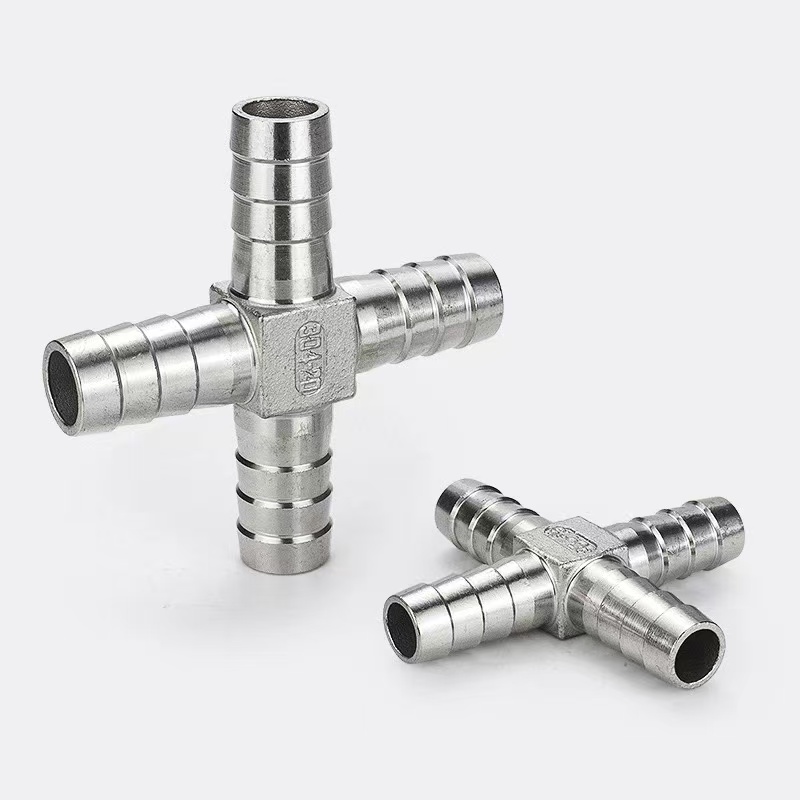

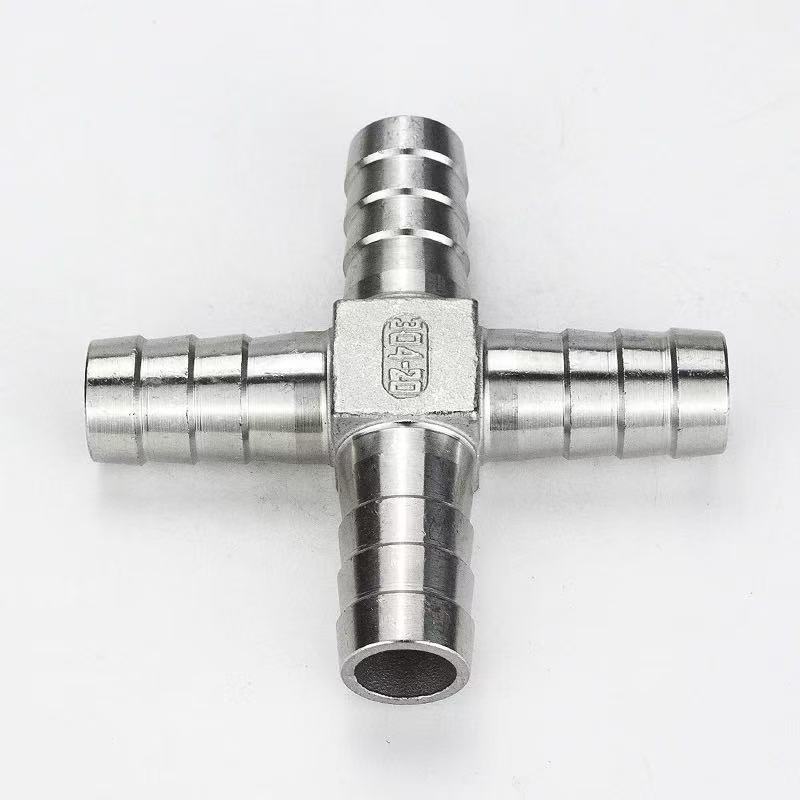

اتصالات لوله آب پاگودا از نوع متقاطع

کارخانه شنچی به عنوان یک تولید کننده حرفه ای اتصالات لوله در چین، اتصالات لوله آب پاگودا متقاطع را ارائه می دهد - یک جزء انحراف چهار طرفه. بدنه اصلی آن دارای چهار درگاه "بتکده" (خاردار) شکل متقاطع است که برای توزیع یکنواخت یک ورودی سیال در سه خط شاخه یا تجمیع چندین ورودی در یک خط مهندسی شده است. این محصول که از برنج، فولاد ضد زنگ 304 یا فولاد ضد زنگ 316L ساخته شده است، مقاومت در برابر خوردگی فوق العاده ای از خود نشان می دهد و برای کاربرد در تصفیه آب، سیستم های پنوماتیک، آبیاری کشاورزی و تجهیزات پزشکی مناسب است. برآمدگی های خاردار دارای طراحی شیار ضد لغزش هستند. هنگامی که همراه با گیره های شلنگ استفاده می شود، اتصال ایمن را تضمین می کند، نصب آسان را تسهیل می کند و انحراف سیال "یک در، سه خروجی" کارآمد را امکان پذیر می کند.

مشخصات محصول

توضیحات هسته

اتصالات لوله آب پاگودا Cross-Type یک جزء انحراف سیال چهار طرفه است. بدنه اصلی آن دارای چهار درگاه خاردار به سبک پاگودا است که در یک پیکربندی متقاطع چیده شده‌اند، که برای توزیع یکنواخت یک جریان سیال در سه خط شاخه یا برای تجمیع جریان‌های سیال متعدد در یک کانال طراحی شده‌اند.

1. ساختار چهار طرفه متقاطع: چهار درگاه به صورت متعامد در زوایای 90 درجه چیده شده‌اند که شامل یک ورودی و سه خروجی است. پیکربندی ورودی و خروجی را می توان به طور انعطاف پذیر بر اساس جهت نصب تنظیم کرد و حالت های مختلف اتصال مانند یک در سه خروجی یا سه در یک خروجی را فعال کرد.

2. طراحی خاردار به سبک پاگودا: هر پورت دارای یک نمایه خاردار چند مرحله‌ای است که به تدریج باریک شده است. هنگامی که یک شیلنگ انعطاف پذیر وارد می شود، این خارها حلقه های آب بندی متعددی را در برابر دیواره داخلی شلنگ ایجاد می کنند. هنگامی که با یک گیره شلنگ فولادی ضد زنگ محکم می شود، مقاومت در برابر کشش حاصل به طور قابل توجهی بالاتر از اتصالات استاندارد درج مستقیم است.

3. قابلیت انحراف کارآمد: در مقایسه با استفاده از چند اتصال T به صورت سری، ساختار متقاطع انحراف یک در سه به بیرون را در یک واحد انجام می‌دهد. این امر تعداد کل اتصالات و نقاط نشتی احتمالی را کاهش می‌دهد و در نتیجه طرح لوله‌کشی تمیزتر و ساده‌تر می‌شود.

سازگاری بالا

اتصالات لوله آب بتکده Shenchi Cross-Type سازگاری استثنایی را نشان می دهد که می تواند الزامات اتصال خط لوله را در سناریوها و مشخصات مختلف برآورده کند:

ابعاد خاص سازگاری:

سازگاری با شیلنگ نرم: طراحی بتکده خاردار با طیف گسترده ای از مواد شیلنگ نرم - از جمله PU، PE، PVC، سیلیکون، نایلون، و لاستیک - سازگار است و آن را به طور گسترده در زمینه هایی مانند تصفیه آب، پنوماتیک، فناوری پزشکی و پردازش شیمیایی قابل استفاده است.

سازگاری با اندازه و مشخصات: قطر بیرونی بتکده هفت ویژگی معمول را پوشش می‌دهد - 4 میلی‌متر، 6 میلی‌متر، 8 میلی‌متر، 10 میلی‌متر، 12 میلی‌متر، 16 میلی‌متر، و 20 میلی‌متر - و به آن اجازه می‌دهد با شلنگ‌های نرم مختلف با قطرهای داخلی از 3 تا 19 میلی‌متر جفت شود.

انعطاف‌پذیری جهت نصب: ساختار چهار طرفه متقاطع از پیکربندی‌های ورودی/خروجی متعددی پشتیبانی می‌کند - مانند یک در/سه خروجی، سه در/یک خروجی و دو در/دو خروجی- که امکان تنظیم انعطاف‌پذیر بر اساس طرح‌بندی واقعی خط لوله را فراهم می‌کند.

قابلیت‌های سفارشی‌سازی: ما خدمات سفارشی‌سازی ODM و OEM را ارائه می‌دهیم که به ما امکان می‌دهد نمایه خاردار پاگودا، تعداد خارها، تعداد پورت‌ها، پوشش سطح و علامت‌های لیزری را مطابق نقشه‌های مشتری تغییر دهیم تا نیازهای غیر استاندارد را برآورده کنیم.

گسترش رابط: می‌توان آن را با سایر محصولات در همان سری ترکیب کرد - مانند اتصالات پاگودا نوع L، نوع T و پانل - برای ایجاد راه‌حل‌های جامع برای تقسیم جریان، تغییرات جهت، و اتصالات پانل.
