اتصال لوله آب پاگودا نوع L

انواع محصول

Shenchi به عنوان یک تولید کننده حرفه ای چینی اتصالات لوله آب پاگودا L-Type، دو نوع محصول اصلی را ارائه می دهد:

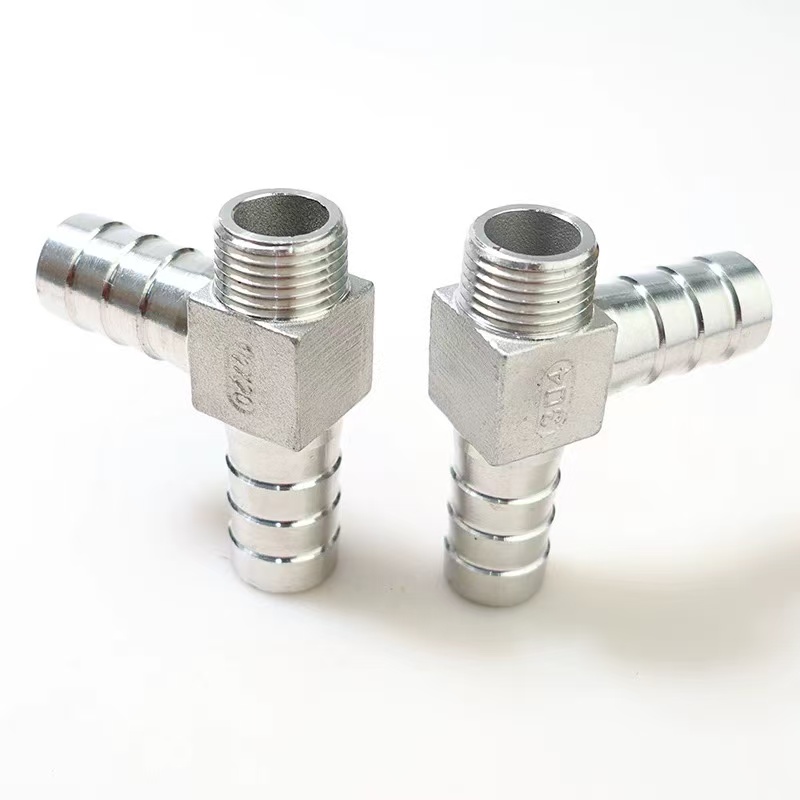

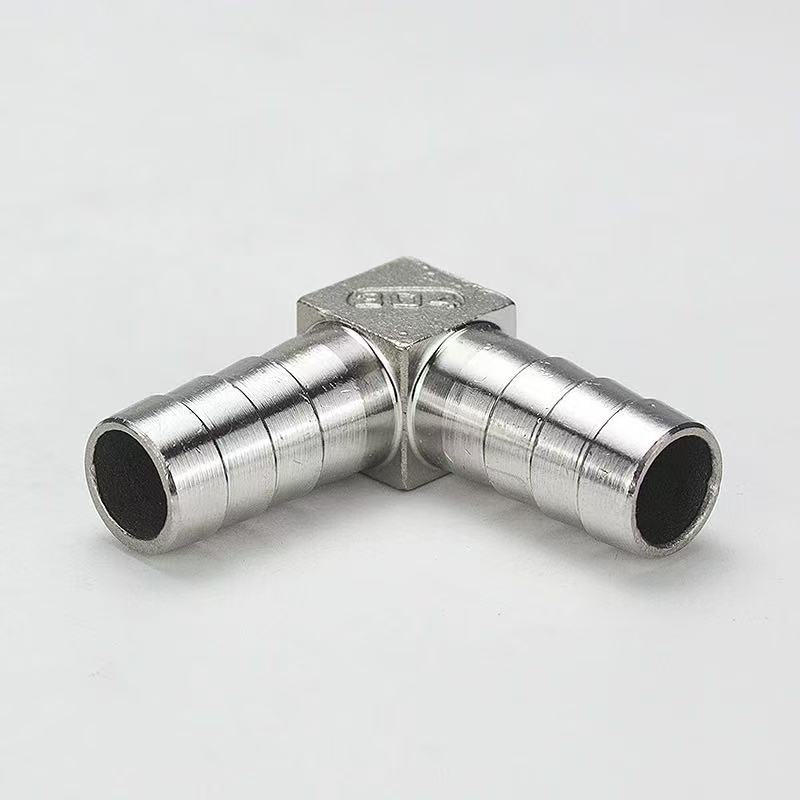

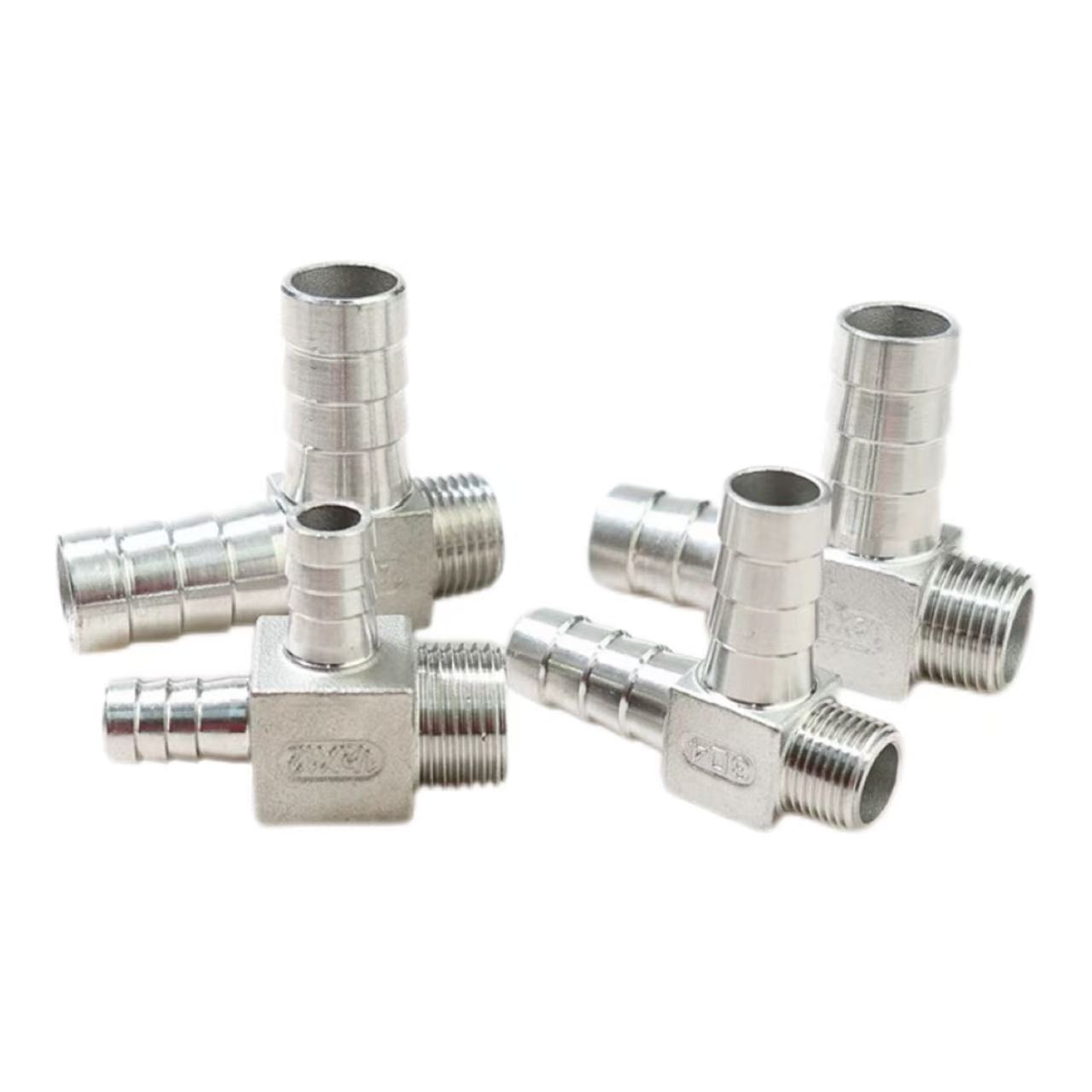

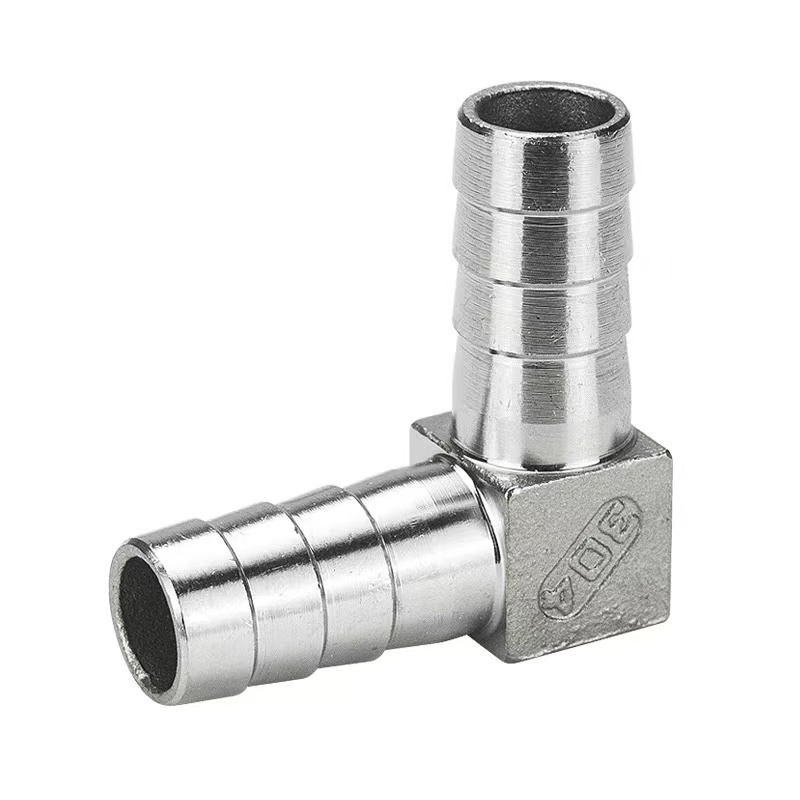

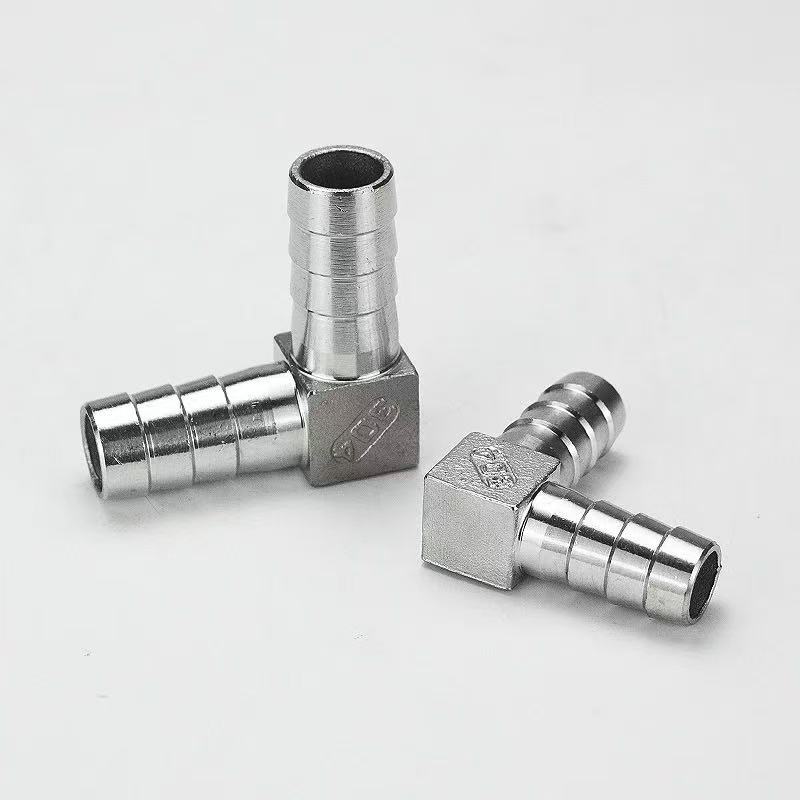

اتصال دهنده لوله آب پاگودا L-Type: هر دو انتها دارای ساختار بتکده خاردار هستند که برای ایجاد یک اتصال جهت 90 درجه بین دو شیلنگ انعطاف پذیر طراحی شده است.

کانکتور بتک رزوه ای نر L-Type: یک سر دارای ساختار پاگودای خاردار برای اتصال به شلنگ انعطاف پذیر است، در حالی که سر دیگر دارای رزوه های خارجی (نر) است که برای ایجاد یک اتصال جهت 90 درجه بین شلنگ و یک قطعه تجهیزات با یک پورت رزوه ای داخلی (ماده) طراحی شده است.

هر دو نوع دارای طراحی زاویه دار 90 درجه با مشخصات یکسان برای انتهای پاگودای خاردار هستند. آنها در انتخابی از مواد موجود هستند: فولاد ضد زنگ 304، فولاد ضد زنگ 316 لیتر، یا برنج. تمایز کلیدی در روش اتصال نهفته است: اولی اتصال مستقیم شیلنگ به شیلنگ را تسهیل می‌کند، در حالی که دومی اتصال انتقالی بین شیلنگ و یک قطعه تجهیزات را تسهیل می‌کند، در نتیجه گزینه‌های انتخاب انعطاف‌پذیری را متناسب با سناریوهای مختلف نصب ارائه می‌دهد.

تفاوت کانکتور لوله آب پاگودا نوع L و کانکتور پاگودا رزوه دار نر L-Type چیست؟

تفاوت اصلی: اتصال لوله آب بتکده Shenchi L-Type دارای یک رابط دو خار است (هر دو انتها سرهای بتکده خاردار هستند که برای اتصال مستقیم به شیلنگ های انعطاف پذیر طراحی شده اند). کانکتور بتک رزوه ای نر L-Type دارای یک رزوه خارجی در یک طرف و یک بتکده خاردار در طرف دیگر است که برای اتصال یک شیلنگ انعطاف پذیر به یک لوله سفت یا بدنه شیر با رزوه های داخلی طراحی شده است. شنچی’اتصالات لوله آب پاگودا L-Type با کارایی بالا از برنج یا فولاد ضد زنگ 304/316L ساخته شده است. ساختار زاویه راست 90 درجه آنها برای تغییر مسیر خطوط لوله ایده آل است. طراحی دو خار، گرفتن محکم و مطمئن را تضمین می کند—به خصوص هنگامی که با گیره شلنگ جفت می شود—برای جلوگیری از جدا شدن و نشت. این اتصالات مقاومت بسیار خوبی در برابر فشار، خوردگی و پیری دارند. نوع فولاد ضد زنگ 316L به طور خاص برای محیط های بسیار خورنده، مانند محیط هایی که شامل آب دریا یا پردازش شیمیایی هستند، مناسب است. نصب آسان، این اتصالات برای اتصالات شیلنگ کم فشار در لوله کشی، سیستم های پنوماتیک و کاربردهای سیال صنعتی ایده آل هستند و پایداری و دوام استثنایی را ارائه می دهند.

مشخصات محصول

دستورالعمل نصب

اتصال دهنده لوله آب پاگودا با نام تجاری L-Type Shenchi که مطابق با استانداردهای ملی ساخته شده است، نصب آسانی دارد. دنبال کردن مراحل زیر یک اتصال قابل اعتماد را تضمین می کند:

مرحله 1: برش شیلنگ

برای اطمینان از تناسب کامل با خارهای پاگودا، از یک برش خرطومی مخصوص برای برش دادن انتهای شیلنگ به صورت مربع و صاف استفاده کنید، از بریدگی های زاویه دار یا سوراخ جلوگیری کنید. برای شیلنگ های بافته یا تقویت شده، توصیه می شود از روش برش گرم برای آب بندی لبه ها و جلوگیری از ساییدگی استفاده شود.

مرحله 2: اتصال پایان بتکده

شلنگ را به صورت عمودی روی انتهای بتکده قرار دهید تا زمانی که سطح شیلنگ با پایه اتصالات پاگودا تماس پیدا کند. خارهای بتکده دارای طرحی پلکانی هستند که پس از وارد کردن شیلنگ، حلقه های آب بندی متعددی ایجاد می کند. برای کاربردهای فشار بالا، اتصال را با استفاده از گیره شلنگ فولادی ضد زنگ یا گیره فنری محکم کنید. گیره باید بین خارهای بتکده دوم و سوم قرار گیرد.

مرحله 3: اتصال انتهای رشته ای

روش آب بندی مناسب انتهای رزوه ای را بر اساس مشخصات آن انتخاب کنید: رزوه های G (رزوه های لوله موازی) به واشر لاستیکی یا مسی برای آب بندی نیاز دارند. رزوه های NPT یا R (رزوه های لوله مخروطی) نیاز به پیچیدن 3 تا 5 دور نوار مهر و موم رزوه PTFE قبل از سفت شدن دارند. هنگام سفت کردن، آچار را روی بدنه شش ضلعی اتصال قرار دهید تا از انتقال گشتاور به نقطه اتصال شلنگ جلوگیری شود.

مرحله 4: تست فشار

پس از اتمام نصب، تست فشار استاتیکی را با 1.5 برابر فشار کاری سیستم انجام دهید. اگر پس از حفظ این فشار به مدت 3 دقیقه نشتی مشاهده نشد، مجموعه آماده استفاده است. روش نصب برای اتصال بتکده نخی نوع L مربوطه در این سری یکسان است - فقط در نوع رشته متفاوت است - و امکان انتخاب انعطاف پذیر بر اساس الزامات رابط خاص را فراهم می کند.

فیلدهای کاربردی

1. تجهیزات تصفیه آب

اتصال دهنده لوله آب پاگودا L-Type برای اتصالات جهت 90 درجه بین لوله پلی اتیلن و PU در دستگاه های تصفیه آب، نرم کننده های آب و سیستم های اسمز معکوس RO طراحی شده است. هنگامی که از فولاد ضد زنگ 316L ساخته می شود، الزامات بهداشتی مواد غذایی را برآورده می کند. یک رابط بتکده نخی نر L-Type مکمل در همان سری برای برنامه‌هایی در دسترس است که رابط تجهیزات دارای یک رشته داخلی (ماده) است.

2. سیستم‌های اتوماسیون پنوماتیک

برای مسیریابی لوله های پنوماتیک در کمپرسورهای هوا، منیفولدهای شیر پنوماتیک و خطوط مونتاژ خودکار استفاده می شود. ساختار L شکل آن فضای داخلی تجهیزات را حفظ می کند، در حالی که سازگاری با کلت های اتصال سریع، مونتاژ، جداسازی و نگهداری سریع را تسهیل می کند.

3. لوازم بهداشتی و لوازم خانگی

شیلنگ های ورودی آب برای توالت های هوشمند، ماشین ظرفشویی، ماشین لباسشویی و وسایل مشابه را متصل می کند. هنگامی که از برنج ساخته شده است، اتصال دهنده لوله آب پاگودا L-Type هدایت حرارتی عالی را ارائه می دهد و آن را برای خطوط آب گرم مناسب می کند. اتصال بتکده نخی نر L-Type به گونه ای طراحی شده است که طیف وسیع تری از استانداردهای رابط موجود در تجهیزات وارداتی را در خود جای دهد.

4. سیستم های خنک کننده و روانکاری صنعتی

کاربرد در خطوط خنک کننده ماشین ابزار و سیستم های روانکاری هیدرولیک. ساختار فولاد ضد زنگ مقاومت بالایی در برابر خوردگی ایجاد می کند و عملکرد قابل اعتمادی را در محیط های پر تقاضا شامل غبار روغن، سیالات برش و شرایط عملیاتی پیچیده مشابه امکان پذیر می کند.
