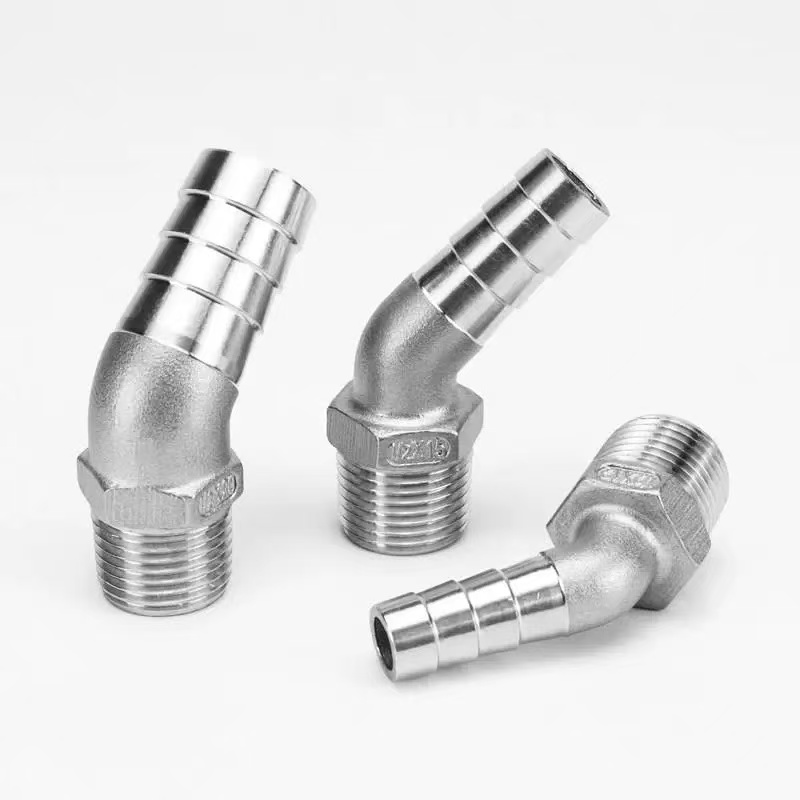

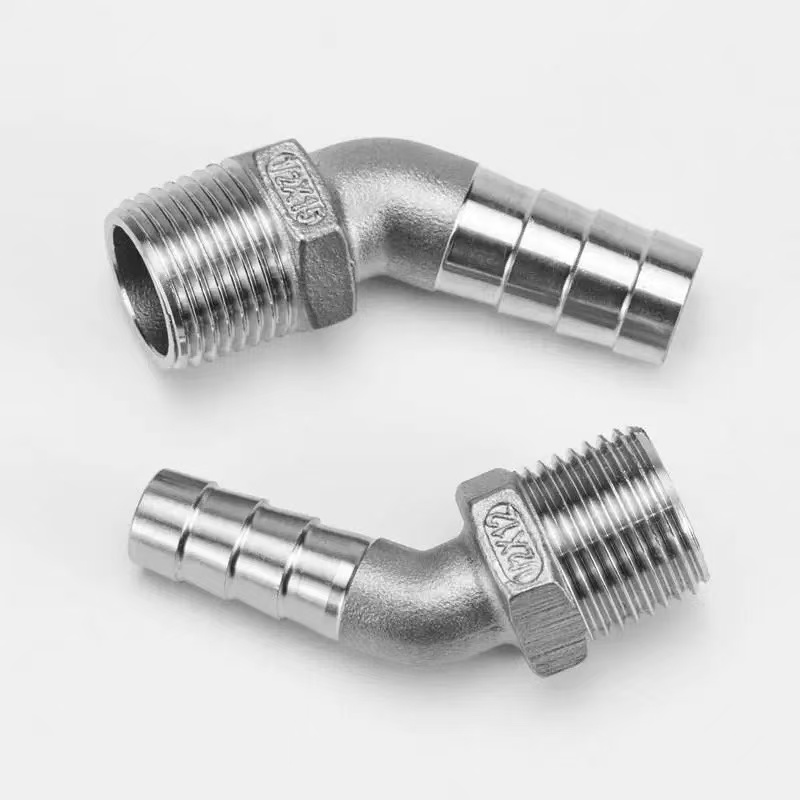

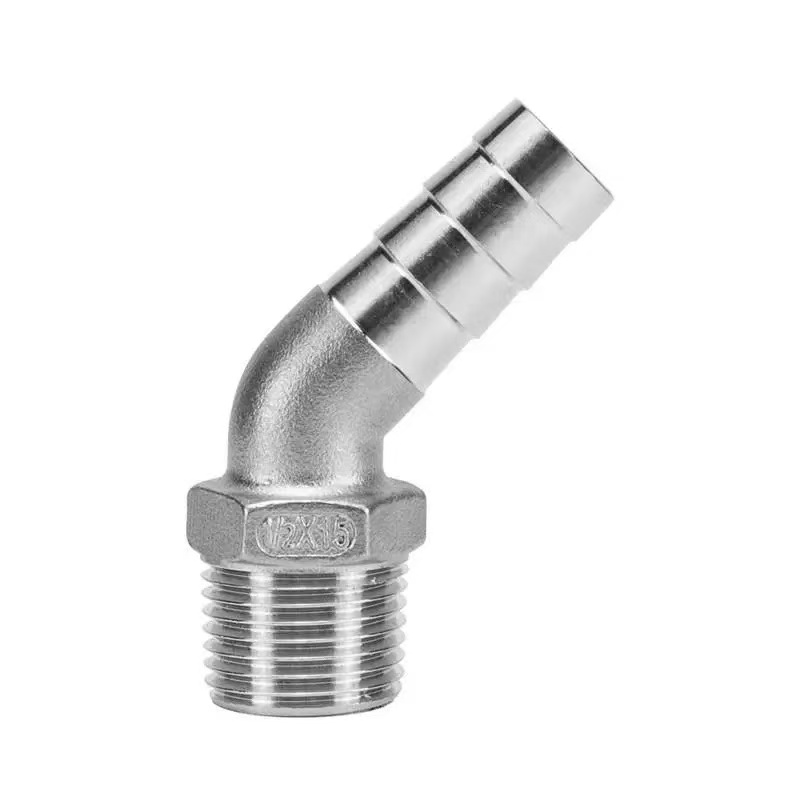

اتصال آرنج با نخ نر 45 درجه شش ضلعی

اتصالات زانویی نخ شش ضلعی نر 45 درجه از کارخانه Shenchi به طور خاص برای کاربردهایی طراحی شده است که به تغییر جهت صاف و 45 درجه در هنگام انتقال از لوله کشی سفت و سخت به شیلنگ های انعطاف پذیر نیاز دارند. انتهای رزوه خارجی آن محکم به یک اتصال رزوه‌دار داخلی مربوطه می‌پیچد و از یک مهر و موم ضد نشتی در سیستم لوله‌کشی فلزی اطمینان می‌دهد. انتهای شیلنگ خاردار، هنگامی که در یک شیلنگ انعطاف پذیر قرار می گیرد، از یک سری خارهای با زاویه معکوس برای محکم گرفتن دیواره داخلی شلنگ استفاده می کند. هنگامی که با یک گیره شلنگ محکم می شود، این یک اتصال قوی و ضد لغزش ایجاد می کند. طراحی زاویه دار 45 درجه، مقاومت جریان سیال را در مقایسه با زانویی استاندارد 90 درجه کاهش می دهد، و آن را برای سیستم های لوله کشی که به حداقل رساندن افت فشار یک نیاز حیاتی است، ایده آل می کند. علاوه بر این، بدنه شش ضلعی واقع در مرکز اتصالات، دسترسی آسان به ابزار را تسهیل می کند و نصب سریع و کارآمد را امکان پذیر می کند.

مشخصات محصول

اتصال رزوه ای / خاردار

اتصال زانویی نخ شش ضلعی نر 45 درجه Shenchi دارای طراحی دو رابط است که امکان انتقال مطمئن بین لوله سفت و شیلنگ های انعطاف پذیر را فراهم می کند:

انتهای نخ نر: رزوه های خارجی با ماشینکاری دقیق کاملاً مطابق با استانداردهای بین المللی هستند (گزینه های BSPT/NPT موجود است). آنها با نظم استثنایی رزوه مشخص می شوند، هنگامی که در برابر اتصالات، دریچه ها یا تجهیزات با رزوه زن محکم می شوند، یک مهر و موم فلز به فلز را تشکیل می دهند و از مهر و موم قابل اعتماد بدون نیاز به گشتاور بیش از حد اطمینان می دهند. سطوح رزوه صاف و بدون خراش است و از آسیب دیدن نخ های جفت شده در حین نصب جلوگیری می کند.

انتهای خاردار: این انتهای دارای ساختار خاردار چند حلقه ای با زاویه و عمق دندان بهینه است. هنگامی که یک شیلنگ انعطاف پذیر وارد می شود، خارها خود را در دیواره داخلی شلنگ قرار می دهند تا یک دستگیره مکانیکی چند نقطه ای ایجاد کنند. هنگامی که با یک گیره شلنگ فولادی ضد زنگ محکم می شود، مجموعه مقاومت در برابر بیرون کشیدن بیش از 50 کیلوگرم را به دست می آورد. انتهای خاردار در طیف وسیعی از اندازه ها موجود است که با شیلنگ های انعطاف پذیر مختلف از 3 میلی متر تا 25 میلی متر در قطر داخلی سازگار است.

رتبه بندی فشار

اتصال زانویی نخ شش ضلعی نر 45 درجه Shenchi درجه بندی فشار تعریف شده ای را برای برآورده کردن الزامات شرایط مختلف عملیاتی ارائه می دهد:

فشار استاندارد: 1.6 مگاپاسکال - مناسب برای اکثریت قریب به اتفاق کاربردهای مسکونی، تجاری و صنعتی سبک، مانند سیستم های تامین آب، آبیاری کشاورزی و سیستم های آب خنک کننده عمومی صنعتی.

گزینه فشار بالا: سری فولاد ضد زنگ 316L تا 2.5 مگاپاسکال رتبه بندی شده است - مناسب برای کاربردهایی با فشار بالاتر، مانند سیستم های هیدرولیک و تجهیزات تمیز کردن فشار بالا.

تضمین تست: هر دسته از این اتصالات زانویی 45 درجه شش ضلعی رزوه‌ای نر ساخت چین، تحت آزمایش فشار کارخانه‌ای دقیق قرار می‌گیرند. فشار تست بر روی 1.5 برابر فشار کاری تنظیم می شود و از عملکرد طولانی مدت، پایدار و بدون نشتی در فشار نامی اطمینان می دهد.

منحنی دما-فشار: در محدوده دمای عملیاتی 20- تا 120 درجه سانتیگراد، درجه فشار ثابت می ماند. خارج از این محدوده دما، فشار کاری مجاز باید مطابق با دستورالعمل های استاندارد کاهش یابد.

قابلیت همکاری و سازگاری

اتصال زانویی نخ شش ضلعی نر 45 درجه Shenchi با توجه کامل به قابلیت همکاری و سازگاری الزامات بازار جهانی طراحی شده است:

سازگاری استاندارد رزوه: برای اطمینان از سازگاری با سیستم‌های لوله‌کشی در مناطق مختلف، در استانداردهای مختلف رزوه‌ای از جمله BSPT (British Standard Pipe Taper) و NPT (American National Pipe Taper) موجود است. مشتریان می توانند مشخصات نخ مناسب را بر اساس بازارهای هدف خود انتخاب کنند.

محدوده اندازه خار شیلنگ: انتهای شیلنگ دارای طیف گسترده ای از مشخصات قطر بیرونی است که اندازه های 1/4 اینچ تا 1 اینچ (تقریباً 6 تا 25 میلی متر) را پوشش می دهد. این امر سازگاری با اکثریت قریب به اتفاق انواع شلنگ های انعطاف پذیر موجود در بازار را تضمین می کند، از جمله شیلنگ های PVC، لاستیکی، بافته شده و PU.

سازگاری مواد: ارائه شده در دو درجه فولاد ضد زنگ - 304 و 316L - برای برآورده کردن الزامات سازگاری رسانه های مختلف. گرید 304 برای آب و محیط های خورنده خفیف مناسب است، در حالی که گرید 316L برای استفاده با روغن، گاز طبیعی و محیط های بسیار خورنده ایده آل است.

قابلیت همکاری بین برندها: اتصالات زانویی نخی نر 45 درجه شش ضلعی شنچی که مطابق با استانداردهای بین‌المللی ساخته شده‌اند، کاملاً با اتصالات برندهای اصلی داخلی و بین‌المللی قابل تعویض هستند و هرگونه نگرانی در مورد مسائل مربوط به سازگاری را از بین می‌برند.

چرا ما را انتخاب کنید؟

1. قیمت‌گذاری مستقیم کارخانه

Shenchi به‌عنوان یک تولیدکننده منبع اصلی، واسطه‌ها را حذف می‌کند تا به مشتریان قیمت‌های تخفیف‌خورده را در اتصالات زانویی نخی نر 45 درجه شش ضلعی ما ارائه دهد. این امر ارزش برتر را تضمین می کند - ارائه قیمت های بهتر برای کیفیت معادل یا کیفیت بالاتر برای همان بودجه.

2. کنترل کیفیت دقیق

از لحظه ای که مواد اولیه وارد تاسیسات ما می شود تا زمانی که محصولات نهایی خارج می شوند، هر اتصال زانویی نخ شش ضلعی نر 45 درجه ساخت چین تحت یک فرآیند بازرسی چند مرحله ای قرار می گیرد. ما بررسی‌های سخت‌گیرانه‌ای را اجرا می‌کنیم - از جمله تجزیه و تحلیل طیف‌سنجی مواد، اندازه‌گیری Thread Go/No-Go، و آزمایش فشار - برای تضمین سازگاری مطلق محصول.

3. قابلیت‌های سفارشی‌سازی قوی

Shenchi از سفارشی‌سازی ODM و OEM پشتیبانی می‌کند و به ما امکان می‌دهد مشخصات، ابعاد، استانداردهای نخ، درجه‌بندی مواد و پرداخت‌های سطح را برای برآورده کردن نیازهای مشتری خاص تنظیم کنیم. ما یک سرویس جامع و یک مرحله ای ارائه می دهیم - از طراحی اولیه و توسعه قالب گرفته تا تولید انبوه و تحویل نهایی.
