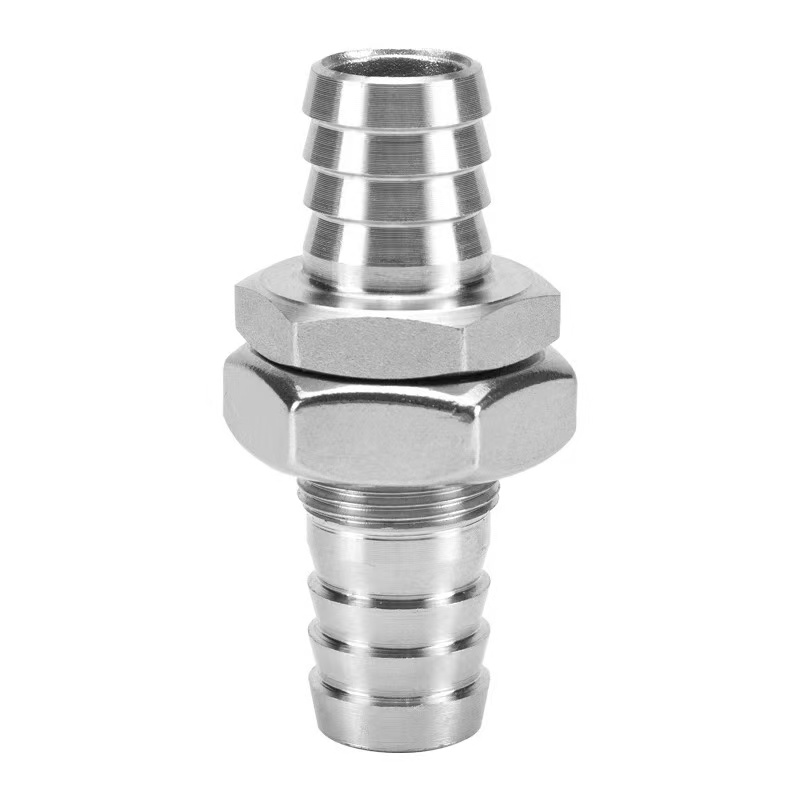

اتصالات خاردار سر
فیتینگ خاردار حفره ای نوعی اتصال لوله است که برای عبور شیلنگ ها از پانل های تجهیزات و ایمن سازی اتصال استفاده می شود. شنچی به عنوان یک تولید کننده حرفه ای اتصالات خاردار بالک در چین، کانکتورهای دیواری ساخته شده از SUS304، SUS316L و برنج را ارائه می دهد. این محصولات دارای نصب آسان، آب بندی قابل اعتماد، و پشتیبانی از سفارشی سازی ODM/OEM هستند.
شنچی اتصالات خاردار باکیفیت بالا را معرفی می کند که به طور خاص برای مسیریابی شیلنگ ها از طریق پانل های تجهیزات طراحی شده و در عین حال آب بندی قابل اعتمادی را ارائه می دهد. این اتصالات ساخته شده از برنج، SUS304 و فولاد ضد زنگ SUS316L، مقاومت در برابر خوردگی قوی دارند و برای طیف وسیعی از شرایط کاری مناسب هستند.
ساختار محصول

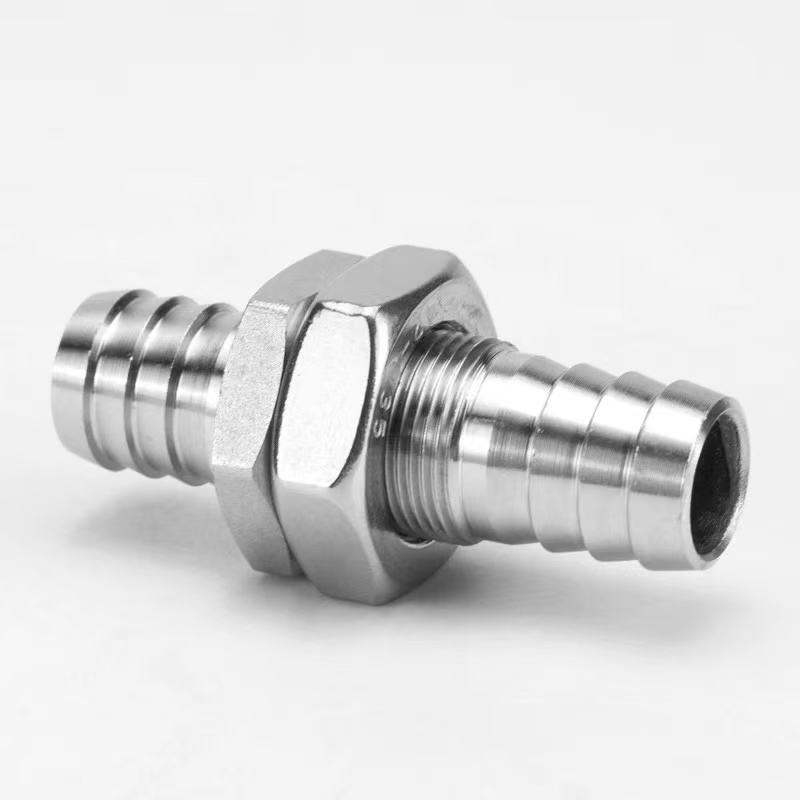

ساختار فیتینگ خاردار بالک شامل رزوه های سر، مهره قفل کننده و اتصالات شیلنگ خاردار می باشد. در طول نصب، فقط یک سوراخ پانل مورد نیاز است. سفت کردن مهره فرآیند تثبیت و آب بندی را کامل می کند.
انتهای خاردار دارای طراحی شیار ضد لغزش است که اتصال ایمن را هنگام استفاده با گیره شلنگ تضمین می کند. این اتصالات به طور گسترده در کابینت های کنترل، تجهیزات تصفیه آب، ابزار پزشکی و سایر زمینه های مرتبط استفاده می شود.
مشخصات محصول
|
نام محصول : یراق خاردار بالک |
اندازه ها: (1/8 "–4") DN6–DN100 |
|
فشار اسمی: PN16 |
جنس بدنه: برنج، SUS304، SUS316L |
|
استانداردها: ANSI، BS، DIN، ISO، JIS |
موضوعات: NPT، BSP، BSPT، DIN و غیره |
|
مواد فلزی داخلی: برنج، SUS304، SUS316L |
دمای متوسط: زیاد، کم، متوسط، محیط |
|
نوع عملیات: دستی |
مهر و موم: EPDM |
|
نوع اتصال: اتصال خاردار |
مناسب برای: آب، هوا، گاز، نفت، مایعات و غیره |
|
محل مبدا: چین |
نمونه ها: نمونه ها را به صورت رایگان تهیه کنید |
مزایای ساختاری

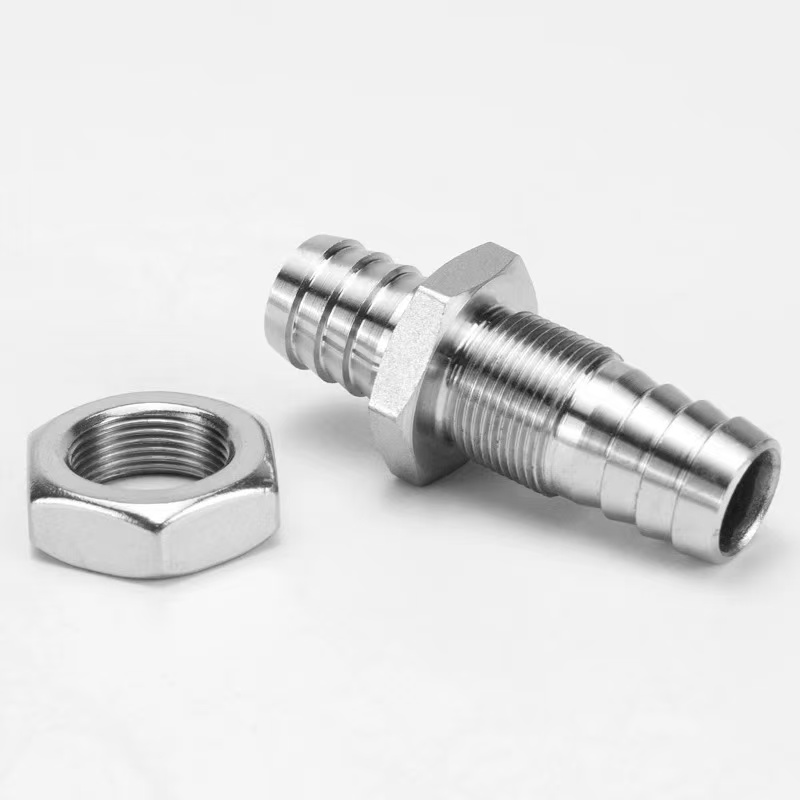

اتصالات خاردار بالکن یک اتصالات لوله است که به طور خاص برای مسیریابی شیلنگ ها از طریق پانل های تجهیزات، محفظه ها یا دیوارها و در عین حال آب بندی ثابت طراحی شده است. ساختار اصلی آن شامل یک بخش رزوه سرپوش، یک مهره قفل، یک واشر آب بندی و یک اتصال شیلنگ خاردار است. در حین نصب، فقط باید سوراخی به قطر مربوطه روی پانل ایجاد شود. قسمت رزوه اتصالات از سوراخ عبور داده می شود و مهره از طرف مقابل سفت می شود تا فرآیند تثبیت و آب بندی کامل شود.
1. ساختار تثبیت دیواره:طول بخش رزوه با ضخامت های معمول پانل سازگار است. هنگامی که مهره قفل سفت می شود، یک اتصال سفت و سخت با پانل ایجاد می کند و اطمینان می دهد که اتصالات حتی تحت نیروهای کششی خارجی ایمن باقی می ماند.
2. اتصال شیلنگ خاردار:یک یا هر دو طرف پانل دارای دندانه های مخروطی خاردار برای وارد کردن شیلنگ و ایجاد یک اتصال مهر و موم شده با یک گیره شلنگ است. انتهای خاردار از یک شیار ضد لغزش دوگانه استفاده می کند که مقاومت در برابر کشش بسیار بالاتری را نسبت به اتصالات معمولی ارائه می دهد.
3. سیستم آب بندی:واشرهای لاستیکی یا حلقه های O در دو طرف پانل ارائه شده است. وقتی مهره سفت میشود، واشر آببندی فشرده میشود و در دهانه پانل به آببندی ضد آب و گرد و غبار با درجه حفاظتی IP65 یا بالاتر دست مییابد.
روش نصب
اتصالات خاردار بادوام شنچی به راحتی نصب می شوند. اتصال ایمن و مهر و موم شده را می توان تنها در شش مرحله به دست آورد:
مرحله 1: آماده سازی سوراخ پانل
یک سوراخ گرد مربوطه را بر اساس قطر بیرونی قسمت نخ روی پانل ایجاد کنید. اطمینان حاصل کنید که لبه سوراخ صاف و بدون سوراخ است تا از آسیب رساندن به واشر آب بندی جلوگیری شود.
مرحله 2: واشر آب بندی را نصب کنید
واشر آب بندی EPDM ارائه شده را روی قسمت رزوه بلغزانید و آن را روی پایه اتصال فشار دهید. در صورت نیاز به آب بندی در هر دو طرف پانل، یک واشر در هر طرف قرار دهید.
مرحله 3: از طریق پنل وارد کنید
قسمت رزوه را از یک طرف پانل داخل سوراخ قرار دهید، مطمئن شوید که پایه اتصال با پانل با واشر آب بندی در بین آن تماس دارد.
مرحله 4: مهره قفل را ببندید
مهره قفل را از طرف مقابل پانل روی قسمت نخ پیچ کنید و به تدریج آن را با آچار محکم کنید. گشتاور توصیه شده: 5-8 N·m برای مواد برنجی و 8-12 N·m برای فولاد ضد زنگ. بدنه اتصالات را در حین سفت کردن ثابت نگه دارید.
مرحله 5: شلنگ را وصل کنید
مشخصاتی را انتخاب کنید که در آن قطر خارجی خار 0.5 تا 1 میلی متر بزرگتر از قطر داخلی شیلنگ باشد. شلنگ را به صورت عمودی روی انتهای خاردار قرار دهید تا به پایه برسد. برای کاربردهای پرفشار، از گیره شلنگ فولادی ضد زنگ استفاده کنید و آن را بین خارهای دوم و سوم محکم کنید.
مرحله 6: تست یکپارچگی مهر و موم
آزمایش فشار استاتیک را با 1.5 برابر فشار کاری انجام دهید. اگر به مدت سه دقیقه نشتی وجود نداشته باشد، نصب واجد شرایط است.
